История отечественной бытовой аппаратуры

[Kraft]

Ода-304, Ода-305 - оказывается, были и такие. Информации мизер, лишь пара видео.
https://youtu.be/U_fMMrQg0CQ
Восстановление 305-й https://youtu.be/CxTlEwUb2yU

В 304-й видны небольшие изменения : по другому расположены кнопки управления, и выброс кассеты стал кнопкой. Выглядит лучше 303-й. Вся панель чёрная. Вот и всё, что есть в этом ролике, хватило бы одного фото.

Во втором ролике ничего о восстановлении 305-й. На пару сек камера заглянула во внутренности. Интересно - платы размещены как-то по диагонали, их 4 штуки на основной плате и одна со стабилизаторами БП сбоку. Сверху нет платы управления ЛПМ - неужели сподобились убрать её ? ЛПМ не видно.

Далее - стационарные кассетники "Орбита".

Орбита МП-102-стерео (1985) - два двигателя.
http://rw6ase.narod.ru/index1/mag_ml...ta_mp102s.html
Фото внутренностей : https://rt20.getbb.ru/viewtopic.php?t=62251, первое фото - магнитофоны от разных изготовителей.
Здесь http://forumimage.ru/show/105644395 видно, что плата почти целиком покрыта экранирующим слоем металлизации. Двухсторонняя печать.

Красивая машинка.

Мало документации. Ни схем, ни инструкции в инете не нашёл.


Для разнообразия : кто создал ЛПМ для Вильмы-102 и др. Интересное расследование : https://magnetofon.ru/mechanics/lpm/...her-richt.html

[Kraft]

"Орбита МП-103С"
http://rw6ase.narod.ru/index1/mag_ml...ta_mp103s.html
Собственно и всё, что есть в инете.

Орбита МП-121-стерео (1988) - двухмоторный, кварцевая стабилизация оборотов.
http://rw6ase.narod.ru/index1/mag_ml...ta_mp121s.html (в справочнике по ссылке, пишут, есть ошибки).
ремонт https://youtu.be/C-M3LyikNM8
http://rozhservice.narod.ru/load/aud...s/660-1-0-4478
Комплект документации https://disk.yandex.ru/d/9ymU42H23HVQkj
Комплекс , состоящий из: — деки МП-121С, — 10-полосного графического эквалайзера ЭК-002-стерео, — преда УП-002 с тембрами НЧ/ВЧ и электронной регулировкой громкости, — мощника 50УМ-002 https://www.drive2.ru/c/613963995488996591/ - стоил 3000 р, "Москвич" в то время - 7000.
Ремонт https://www.tehnari.ru/f114/t269558/, кстати любопытный сайт.

Очхор параметры. Дизайн вполне приличный. По мне, так узкие кнопочки не фонтан, в смысле удобства. Сдвоенные рукоятки регуляторов тоже - но можно привыкнуть.
Внутри простоооор . Не слишком хорошо собран - пучки проводов от мест паек ничем не фиксируются, в обычной эксплуатации это ничем не грозит, но при ремонте провода легко отламываются после нескольких перегибаний.
Кинематика узнаваемая, на базе Вильмовской. Хорошая.
Схему обсуждать не буду - она сделана на весьма приличном уровне. Ну так и завод не ширпотребом занимался, вот хотя бы http://museum.radioscanner.ru/cikloida/cikloida.html.

В общем - завидная машинка.

[Kraft]

Орбита МП-7301-стерео (1989) - один двигатель, выдвижной лоток для кассеты. Аналог "Радиотехники МП-7301-стерео".
http://rw6ase.narod.ru/index1/mag_ml...ta_mp7301.html

Более подробно рассмотрю, когда дойдёт до "Радиотехники". Пока скажу, что ЛПМ - венгерский, не славящийся надёжностью. Проблемы были и с выдвижением лотка.
Дизайн был бы хорош, если б не пластмассовые клавиши ЛПМ - выцветают со временем, да и так не гармонируют (у Радиотехники ещё хуже https://ldsound.info/wp-content/uplo...und.ru-12.jpg). Фанерный корпус покрыт шпоном, смотрится прилично. Правда, и остальные блоки комплекса должны быть такими же. А вот торцы сзади не заделаны, несерьёзно http://rw6ase.narod.ru/index1/mag_ml...a_mp7301_4.jpg , а ведь ничего сложного.

[Kraft]

Магнитофоны "Орель".
Изготовитель - Днепровский машиностроительный завод.

Орель-306-стерео (1977), Орель-206-стерео (1982) - один двигатель, универсальный усилительный тракт, шумоподавитель.
http://rw6ase.narod.ru/index1/mag_ml.../orel206s.html
https://rt21.getbb.ru/viewtopic.php?t=591
Полная схема : http://rozhservice.narod.ru/load/0-0-0-6416-20
Показ внутренностей https://www.youtube.com/watch?v=lcZw...%D0%B8%D0%BATV

Первая сетевая приставка вертикального исполнения. Совершенно оригинальный дизайн, ни на что непохожий. Спросом не пользовалась - то ли дизайн отпугивал, но скорее цена 375 р.. Как по мне - так для того времени дизайн неплох : https://static.daru-dar.org/s1024/01...6dbf8a2300.jpg. Люблю нестандарт .

ЛПМ типовой двухмаховичный, как у "Весны". Продуманная конструкция. Электроника - на поворотной раме, удобный доступ. Плата усилителя экранирована алюминиевой пластиной. Имеются пиковые индикаторы уровня.
Не нравятся разъемы на передней панели и здоровенные движковые регуляторы громкости и уровня записи - первая такая модель резисторов, выпускавшаяся в СССР. К тому же нет визуальной привязки регуляторов уровня к индикаторам.

Схема целиком транзисторная.
Универсальный усилитель : пара транзисторов на входе малошумящие КТ3102Д, остальные КТ315. ГСП двухтактный на КТ815, стабилизированный по выходному напряжению (такого у сетевых магнитофонов более не встречал). Универсальная МГ - 3Д24Н.21.0 https://magnetofon.ru/mechanics/magn...d24n-21-0.html - посредственного качества, с небольшим ресурсом. Вся коммутация - механическая.
Автостоп - 7 транзисторов. Регулятор оборотов - или на паре транзисторов, или транзистор и сборка 198НТ1 - простейшие.

В целом - простой магнитофончик с непонятно высокой ценой и параметрами 3-го класса.

[Kraft]

Орель-101-стерео (1984), Орель-101-1-стерео (1985), Орель МП-101С-1 (1990) - двухмоторные. Первый со сквозным каналом, остальные - с раздельными усилителями записи-воспроизведения. Первый не пошёл в серию из-за слишком высокой цены, по ссылкам рассказано почему.
http://rw6ase.narod.ru/index1/mag_ml.../orel101s.html
http://rw6ase.narod.ru/index1/mag_ml...rel101_1s.html
Здесь схема и ещё фото (украинский сайт) : https://retro-if.com.ua/all-about/ma...ema-foto-opis/
Здесь тоже есть, но не всё : https://disk.yandex.ru/d/qaJ-PRDW3HVSZ3
Здесь тоже набор схем : http://xn--80ajaba6ad4ce6h.xn--p1ai/...el-101-1s.html
Здесь само то, всё в одном файле : https://archive.espec.ws/redirect.php?dlid=18150

Прекрасный дизайн, на редкость органичный. Как пишут здесь https://magnetofon.ru/service/arch-r...-1-stereo.html, за основу была взята модель Aurex PS-D15. Здесь же хорошо описано высокое для СССР качество исполнения Орель-101. Меня особенно удивила станина ЛПМ, выполненная из фрезерованного куска алюминиевого сплава https://magnetofon.ru/wp-content/upl...g?v=1595716125.
Орель 101-ремонт переходящий в переделку : https://forum.cxem.net/index.php?/to...B%D0%BA%D1%83/
Орель-101 чёрный : https://rt20.getbb.ru/viewtopic.php?t=107198
Хорошие фото : https://www.drive2.ru/c/523799643964834816/

Видео : https://yandex.ru/video/preview/15220676457716484170
https://yandex.ru/video/preview/9164112167541542116
https://yandex.ru/video/preview/7578926235564237386

На мой взгляд, это одна из лучших моделей стационарных кассетников. Красивая, компактная, с отличными параметрами (101С-1), надёжная. Внутри нет пустого места. Нет путаницы жгутов, минимум проводов. Не к чему придраться, за исключением открытого кассетоприёмника. Но хотя бы есть заглушка, вставляемая вместо кассеты - в отличие от Маяков. Нет лишнего навороченного функционала. На передней панели только разъем для наушников, не портящий вид.

Шумоподавление было или компандерное, или обычное динамическое "Маяк".

В целом - завидная моделька. Хотел бы такую.

[Kraft]

Полтава М-210-стерео (1990 ?) - аналог Электроники-204. Добавлен усилитель мощности и темброблок.
http://rw6ase.narod.ru/index1/mag_ml...awa_m210s.html
Схема и замена 145-го контроллера на транзисторы : http://rozhservice.narod.ru/load/0-0-0-4515-20
Все найденные схемы никакого качества.

Колхозный дизайн. Чёрный чуть лучше, но всё равно... Тут ещё чуть лучше https://avatars.dzeninfra.ru/get-zen...d7b/scale_1200. Внутри путаница проводов.
Параметры заявлены средние. Детонация 0,2%, частоты 40-12500/40-15000/40-18000 Гц для лент тип 1/2/3. Шумы записи-воспроизведения не ахти, -43 дБ, взвешенные -50/-54 для лент 1/2,3, с шумодавом -54/-60. Третья гармоника 2,5%, значит полные искажения 3%. Номинальная выходная мощность 10 Вт, искажения 0,6% при "нормальных условиях" - и что это означает, кто знает ? Выходные каскады усилителя мощности - по схеме с ОЭ, не айс. Да и вообще схема мощника.
Регуляторы тембра - кнопочками. Крутилок нет.

[Kraft]

Протон-310-стерео (1983) - одномоторный, один маховик, универсальный усилитель записи-воспроизведения.
http://rw6ase.narod.ru/index1/mag_ml...proton310.html

Внешне неплох. Красивый индикатор уровня. Параметры средние для 3-го класса. Детонация 0,3% - бывает и хуже. Частотка 40-12500 на ЛВ, с динамика 150-8000 - никакой звук. Ну если только для фона. Шумы запись-воспр. написаны -50 дБ, в чём я сильно сомневаюсь - ну только если взвешенные, о чём не сказано. У более серьёзной техники -43-44 невзвешенные, в самом лучшем случае -48-50. Удивляет работа с двумя типами ленты.

Конструкция : напичкано, натолкано. Пустого места нет вовсе. ЛПМ смотрится неплохо - прочная конструкция, электромагнит автостопа, латунный маховик для увеличения его массы. Сомнения в пластиковых деталях - насколько долговечны. Монтаж так себе. БП, видимо, внешний. Схемы не нашёл. Батарей нет.
Но вот уже показывал Скиф-310 http://forumimage.ru/show/110446301, тех же габаритов, те же параметры - но как-то уместили ещё и батареи 6х1,5 В. Был подготовлен к выпуску ещё в 1979, но в производство не пошёл. Да и Протон-310 делался малыми сериями - видимо, не было спроса,
Кстати, пишут, что Скиф-310 засветился в сериале "Чернобыль", 1 серия : https://www.drive2.ru/c/530843115452367861/, где его раздобыли ?..

Имел смысл с недорогими усилителем и акустикой.

[Kraft]

Магнитофоны "Радиотехника".
Изготовитель - Рижское ПО "Радиотехника".
Интересна история завода, начавшаяся аж в 1927 : https://back-in-ussr.com/2017/11/ist...iotehnika.html

Радиотехника М-201С (1983) - один двигатель, выдвижной ЛПМ, раздельные усилители записи-воспроизведения.
http://rw6ase.narod.ru/index1/mag_ml...nika_m201.html
Фото, схема, кинематика, детализация : https://priborazbor.ru/radiotehnika-...fon-pristavka/
Ремонт, настройка, модернизация, очень подробно, с объяснениями : https://rt20.getbb.ru/viewtopic.php?t=46031
Восстановление : https://youtu.be/Wmg8WTwinl4
Документация : http://rozhservice.narod.ru/load/0-0-0-4536-20
Ремонт : https://www.radiokot.ru/forum/viewto...0826620203ba8f
Реанимация : https://forum.cxem.net/index.php?/to...0%D0%B5%D0%BE/

Конструкция хорошая. Хотя платы в 2 этажа, доступ к ним нормальный. Плоские кабели с разъемами, на платах запаяны в пистоны или на лепестки. Платы, да и вся схема собраны аккуратно.

Параметры средние. Частотка 40-12500/40-14000 Гц для лент тип 1/2. Шумы -50/-54 без ШП/с ШП (очевидно взвешенные шумы). Коэф-т гармоник 1,5%, не сказано что это за гармоники - то ли в канале записи-воспроизведения, то ли ещё где. 1,5 % для записи-воспр. нереальны с универсальной головкой, в лучшем случае 3%.
Неплохая универсальная МГ 3D24N.24 https://magnetofon.ru/mechanics/magn...brg-3d24n.html, правда большой паспортный разброс индуктивностей 70-140 мГц.
ЛПМ хорошо расписан по ссылкам.

Дизайн : было бы совсем хорошо, если б не пластиковый передок на ЛПМ и не разъем на передней панели.

[Kraft]

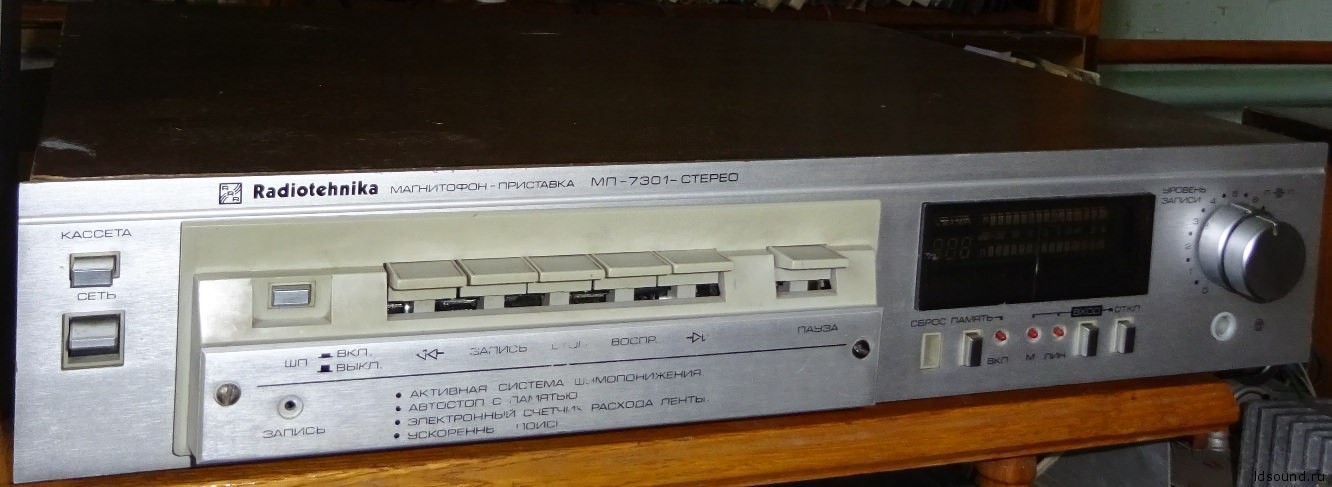

Радиотехника МП-7301-стерео - один двигатель, выдвижной ЛПМ, раздельные усилители записи-воспроизведения.
http://rw6ase.narod.ru/index1/mag_ml...ka_mp7301.html
Чинить или не стоит : https://moskvich.net/topic/11690-%D1...E%D0%B8%D1%82/ - там один пишет "на несколько порядков выше маяка", ага-ага, с какого бодуна ?
Здесь https://www.drive2.ru/c/555407579606417836/ пишут :
"На бобинниках и лента толще и шире."
Тем не менее крошево голов стеклянных на бобинниках — не редкость (но это вина не голов и ленты, а пользователей((

http://www.shizaudio.ru/forum/in….ph...pic=1258&st=90
hi-fidelity-forum.com/forum/thread-77316.html
forum.vegalab.ru/showthread.php?t=42658

Какие головки считаются или являются лучшими: пермаллой, сендаст или феррит?
— Никакие. Качество головы зависит в первую очередь от точности её изготовления. Если там сердечник в растопырку — то хоть она вся из брульянта — :censored::censored::censored::censored:о!
Каков срок службы каждой разновидности?
Средние значения:
— пермаллой: 1-3 тыс. часов
— сендаст: 3-5 тыс. часов
— стекло-феррит: до 100 тыс. часов
— кристаллой (монокристаллпермаллой): 10 тыс. часов
— монокристаллферрит: 5-7 тыс. часов (дальше зазор начинает крошиться, хотя внешне голова как новая).

Также вопрос по лентам: какие (хром, нормал, металл) являются самыми агрессивными для головок?
— Никакие. Все хорошие старые фирменные кассеты, выпущенные после 82-85 года имеют прекрасный полив и полировку и примерно одинаковые абразивные св-ва.

Слышал, что MAXELL специально в целях продления ресурса головок делает заменители хрома. Это правда?
— Это пи... Практически ВСЕ производители (кроме BASF) к началу 90-х годов перешли от чисто двуокиси хорма к кобальтовым составам. Вызвано это было прежде всего дороговизной сырья для двуокиси хорма. И BASF ксередине 90-х "сломалась". Абразивные св-ва здесь не причем.
www.hi-fi.ru/forum/forum46/topic33538/
Магнитные головки
Основной проблемой магнитной записи оставался износ магнитных головок. Срок службы сердечников пермалоевых головок составлял всего150-200 часов. Ситуацию осложняло и то, что к 1962 г. в производстве находились десятки типов головок. Возникла необходимость унификации головок, используемых в аппаратуре магнитной записи, и сокращения количества их типов. Работу возглавили Р.Арнольд и Е.Ефимов. Но первой успеха добилась фирма Philips, разработавшая новую технологию изготовления ферритовых головок с малыми потерями на перемагничивание. Ширина рабочего зазора 5 мкм была достаточной для их применения в студийной моно- и стереофонической аппаратуре. Срок службы ферритовых головок составлял уже 6-8 тыс. часов. AEG Telefunken получил патент на магнитные головки с сердечником из альсифера. Ширина рабочего зазора таких головок (2,5-5 мкм) была вполне достаточна для применения в студийной и высококачественной бытовой аппаратуре записи звука со сниженной скоростью протягивания ленты.
Но настоящей сенсацией стали магнитные головки фирмы Akai из монокристаллов феррита со стеклянным покрытием (Glass X или GX). Вакуумная технология позволяет изготовлять головки типа GX с рабочим зазором шириной до 1 мкм. При этом гарантированный срок службы не менее 150 тыс. часов. Очень высокая прочность позволила перейти от кольцевой формы сердечника к треугольной. Ширина зоны контакта "магнитная головка — лента" теперь минимизирована. К тому же магнитный поток стал узконаправленным."
В комментах есть информация : https://ldsound.info/radiotexnika-mp-7301-stereo/
Инструкция и схема : http://rozhservice.narod.ru/load/0-0-1-6343-20

Дизайн (за исключением разъема для наушников), компоновка, конструкция - те же, что у 201-й мод. Качество монтажа по прежнему хорошее.
Параметры те же по частотам и детонации. Шумовые параметры не раскрываются, -60 дБ с шумоподавителем ни о чём не говорят.
Изменились ЛПМ и схема. ЛПМ венгерский, есть жалобы. Универсальная МГ та же.
Схема несколько перегружена, на мой взгляд, но не слишком.
Усилитель воспроизведения - 157УЛ1 и У57УД2, коммутация типа лент - транзистор. Предусилитель записи - 157УД 2 и несколько транзисторов, включенных эмиттерными повторителями. Оконечный УЗ - 157УД2 и коммутатор на 1 тренз. ГСП - 157ХП2 и транзистор коммутации. БП - сдвоенный стабилизатор по паре транзисторов. Плата формирования сигнала (?) - индикаторы режимов и наверно счётчик - аж 16 транзисторов. Индикатор уровня - 157УД2, 1534ПП1, 1534ИЕ1, ИЛТ3-30М. Щумоподавитель накручен - 4 корпуса 157УД2, коммутатор 547КП1, четыре полевика.
В основном схема простая и логичная, хорошо прорисована. Схему 201-й мод. даже не стал смотреть, сломать голову... показана отвратительно.

Единственное существенное отличие от остальных второклассников - выдвижной лентопротяг. От этого минусов больше, а плюс всего один - меньшая толщина корпуса.

[Kraft]

Радиотехника МП-7220С (1987), Радиотехника МП-7221С (1990) - двухкассетные, 2 мотора на каждый ЛПМ, инфракрасный ПДУ у 7220.
http://rw6ase.narod.ru/index1/mag_ml...a_mp7220s.html
https://www.qrz.ru/schemes/contribut...anie/mp20.html, здесь схемы, только часть :
https://www.qrz.ru/schemes/contribut...zip/mp20-1.jpg, https://www.qrz.ru/schemes/contribut...zip/mp20-2.jpg
Инструкция по ремонту и Руководство по эксплуатации https://disk.yandex.ru/d/4yeNh3h83HVUyk

Дизайн чёрной модели странный, вся передняя панель испещрена надписями, заблудишься. Белая смотрится намного лучше, хотя так же исписана . Движковые переключатели слева, из-за них лак на передней панели довольно быстро протрётся.

Конструкция, на первый взгляд, хорошая. Внутри достаточно просторно. Кабелей, жгутов для двухкассетника непривычно мало, хотя, похоже, большинство из них спрятались за платами управления ЛПМ. Доступ к элементам схемы для ремонта - плохой, как пишут, даже почистить прижимной ролик - уже головоломка.

Частотные параметры лучше чем 2-го класса, паспортные 35-14000/35-15000 Гц для лент тип 1/2, типовые 30-15000/30-17000 Гц. Непривычно широкий диапазон как снизу, так и сверху. Шумы показаны только взвешенные, паспорт -51/-51 дБ для лент 1/2, типовые -54/-56 дБ. Неплохо. Детонация 0,2% странно для 2-хдвижкового ЛПМ, могло быть и меньше.

Функционал для 2-го класса хорош, в Руководстве всё расписано.

Полную схему не нашёл. На 2-х листах лишь небольшая часть. Управление построено на контроллере КР1833ВЕ1, куче транзисторов и коммутаторах 561КТ3.

[Kraft]

Радиотехника МП-7210С (1989) - двухмоторный, динамическое подмагничивание, компандерный шумоподавитель.
http://rw6ase.narod.ru/index1/mag_ml...ka_mp7210.html
Замечания https://rt20.getbb.ru/viewtopic.php?t=37748&start=50
Комплект документации http://rozhservice.narod.ru/load/0-0-0-4541-20
Предложения по усилителю записи https://forum.vegalab.ru/showthread.php?t=18783&page=2

Дизайн ничего примечательного. "Модная" голубая-красная раскраска. Сдвоенная рукоятка регулятора уровня записи.
Внутри видим монтаж среднего качества. Компоновка, как пишут, неудобна в ремонте. Силовой транс экранирован. Об ЛПМ : пишут разное, многие недовольны качеством.
Схема нарисована ужасно. Интересно построена СДП : подмагничивание на головки подаётся с регулируемого быстродействующего операционника 544УД2. В усилительной части используются счетверённые операционники 1401УД2, выход УЗ - 544УД1, 574УД1. Индикация уровня 1003ПП1. Коммутаторы 547КП1.

Частотные параметры почему-то поплоше, чем у 7220-й мод. Детонация, шумы - те же.

[Kraft]

Рапри-202С (1987), Рапри МП-202С (1987), Рапри МП-102С (1988) - один и тот же магнитофон. Двухмоторный ЛПМ, компандерный шумоподавитель, сендастовая МГ.
http://rw6ase.narod.ru/index1/mag_ml...rapri202s.html
https://ldsound.info/rapri-102s/
Качественные фото : https://www.drive2.ru/c/597484240333968216/

Дизайн слишком цветастый, кто-то постарался. Но позже были и другие варианты : https://21.img.avito.st/image/1/1.2H...f749JyWp-gMLH0, более строгие. Но всё равно - так себе.

Однако по качеству считается одним из лучших отечественных стационарных кассетников. Маяки, Яузы, как говорят, звучат хуже. ЛПМ у Рапри тихий и надёжный - японский Мацуки. Универсальная МГ Canon H3331.

Монтаж качественный, и просто красивый. Платы - стеклотекстолит. Одно удовольствие смотреть : https://a.d-cd.net/c9_PqjFeJde9ChXi7164nlxayg0-960.jpg

Схема простая и достаточно наглядная. Усилитель воспроизведения 157УЛ1, транзисторная коммутация предыскажений. Усилитель записи : линейный вход напрямую на оконечный усилитель 157УД2, микрофон - через дополнительный усилитель 548УН1. Компандерный ШП - на микросхемах 174ХА3 https://rudatasheet.ru/microchips/k174ha3a_k174ha3b/ - впервые вижу. Для коммутации цепей использованы качественные РЭС-60. Усилители для наушников - стандарт 157УД1 с резистором 68 Ом на выходе. Индикатор уровня на ИВЛШУ 11/2, 157ДА1, 157УД2, 547КП1. БП на 4 стабилизатора - двуполярный по 15 В, 12 В, 27 В. Управление ЛПМ - релейное (!) - тоже вижу впервые. Никаких процессоров и кучи логики. Замечательно !

В общем, не к чему придраться по сути.

Параметры для модификации 102 : частотный диапазон 30-16000/30-18000 для лент типов 1\2. Отлично ! Детонации 0,12% - очень хорошо. Рассогласование каналов записи-воспроизведения в диапазоне 0,25-6,3 кГц - до 2 дБ. Шумы -54/-56 дБ для лент 1/2, с ШП -60/-62 дБ. Паразитные напряжения для ленты тип 2 до -48 дБ. Искажения с типом 2 до 2,5%.

Завидная техника. Сейчас её продают от 6 тыр.

[Kraft]

Рифей МПД-201-стерео (1990) - двухкассетный, два двигателя на ЛПМ, две системы шумоподавления.
http://rw6ase.narod.ru/index1/mag_ml..._mdp201st.html
Здесь о недостатках : https://rt20.getbb.ru/viewtopic.php?t=31616
Схемы в формате JPEG https://cloud.mail.ru/public/h99A/c6WRLSCrA
Альбом схем : https://disk.yandex.ru/d/KnszwX433HVZ78

Дизайн скромный, не раздражающий. Чёрный тусклый совсем, а этот ещё хоть как-то интересен https://20-wek.ru/wp-content/uploads...mdp201st16.jpg. Управление обоими ЛПМ с одного комплекта клавиш, совместное, не назову это удобным.

Конструктив неудачный, из-за чего ремонтопригодность низкая (см. ссылку). Сборка малосерийная, качество сборки невысокое. С силового транса, хоть и тороидального, наводки проникают на ЛПМ "А" - слишком мало расстояние. Разъемы и шлейфы не маркированы. Платы низкого качество - что текстолит, что гетинакс, дорожки легко слезают при нагреве. На платах не указана полярность электролитов.
ЛПМ, пишут, в первых моделях были импортные, но они никому не попадались . Потом пошли отечественные, как в Маяках и Яузах.

Параметры между тем заявлены хорошие, как у предыдущего Рапри-202. Достигались ли они по факту - не знаю.

Схема.
БП выдаёт три стабилизированных напряжения, одно нестабилизированное +25 В, и одно переменка 9 В. Стабилизаторы двухполярный на 142ЕН8 и 1408УД1 с парой транзисторов, и третий на 142ЕН8. Переменные 9 В шли на миниатюрные лампы накаливания СМН9-60-2, в то время уже анахронизм.
Универсальные МГ хорошего качества 3Д24.081 https://magnetofon.ru/mechanics/magn...s/3d24081.html, сендастовые, за счёт них и достигался широкий диапазон частот.
Блок управления ЛПМ навороченный, примерно 15 корпусов 561-й серии, и пары 1109КТ2 (не встречал ещё) https://rudatasheet.ru/microchips/k1109kt2/, не считая транзисторов.
Динамический фильтр типовой на 157ХП3.
Компандерный ШП несложный, на два канала - три корпуса 157УД2, один 547КП1, пара полевиков, пара биполярников.
"Комбинированный блок" - куча коммутаторов, 8 шт. 547КП1, предусилитель записи на паре транзисторов и 157УД2 на канал (эти пара транзисторов - микрофонный усилитель, а линейных вход подключается напрямую к операционнику - хорошо, правильно), ну и кучка транзисторных ключей. Коммутация частично релейная.
Выходной усилитель записи 157УД2 с коммутатором на входе.
ГСП на 157ХП2, с динамическим подмагничиванием на 157ДА1 - производится изменением режима ГСП, обоих каналов одновременно и одинаково.
Усилитель для наушников простейший, 157УД2 с двухтактным каскадом на КТ315+КТ361, 68 Ом на выходе.
Индикатор уровня - 10 транзисторов на канал, 7 светодиодов.
Усилитель воспроизведения ЛПМ "А" - входной на транзисторах КТ3102+КТ3107, двухтактная симметричная схема, и далее 157УД2. Коммутация коррекции полевиком КП304 (тоже раньше не встречал). Вход переключается релейными контактами.
Усилитель воспроизведения ЛПМ "Б" - входной на одиночном КТ3107, 157УД2, коммутатор 547КП1. Зачем схемы сделали разными - непонятно, одинаковые в производстве обошлись бы дешевле.
Большое число коммутаторов 547КП1 в цепях сигнала очевидно не улучшают звук - каждый из них вносит собственные искажения и шумы, пусть даже небольшие, но в сумме могут оказаться заметными.

Изделие времён перестройки и развала экономики, сделанное наспех и не вовремя.

[Kraft]

Романтика-220-стерео (1985), Романтика МП-220-стерео (1988) - один двигатель, раздельные усилители записи-воспроизведения (впрочем, они такие почти у всех стационарных кассетников).
http://rw6ase.narod.ru/index1/mag_ml...antika220.html
Ещё фото : https://www.drive2.ru/c/460531545879348770/
Ремонт : https://rt20.getbb.ru/viewtopic.php?t=93170, https://monitor.espec.ws/section4/printview69912.html
Схема : https://www.qrz.ru/schemes/detail/6704.html

Хороший неброский дизайн. Эргономика в порядке, все управляющие органы удобно и логично расположены, регуляторы уровня записи - под своими индикаторами. Кассетоприёмник под крышкой, пыль внутри не скапливается. Даже разъем для наушников обрамлён рамкой , ну хоть так...

ЛПМ http://rw6ase.narod.ru/index1/mag_ml...tika220_06.jpg такой же, как у Маяк-231...233 http://rw6ase.narod.ru/index1/mag_ml...ajak232_13.jpg, с теми же достоинствами и недостатками - избыточно мощный двигатель, гремучие электромагниты. Натяжение ленты с подающего узла https://a.d-cd.net/f5ffb5es-960.jpg.

Конструктив тоже похож на Маяковский, возможно и такой же. Платы гетинаксовые, монтаж их нормальный, разъемы плат бескорпусные, легко загнуть и вставить не так. Монтаж проводных соединений так себе, среднебытовой. Силовик не экранированный. Пластиковый крепёж плат в корпусе не слишком надёжен.

Параметры скромные. В сравнении с Рифеем или Рапри - значительно слабее, хотя группа сложности та же - но надо сравнить и цены. Шумы невзвешенные -44/-46 дБ для лент тип 1/2, взвешенные -50/-54, с шумоподавителем взвешенные -56/-60. Третья гармоника до 2,5%, значит полные искажения около 3%. Непонятно, почему частотные параметры слабые - используется хорошая универсальная МГ 3Д24.081 - такая же, как в Рифее.

Схема разбита на мелкие блоки, не лучшее решение - слишком много получается длинных внешних соединений, а это лишние наводки и паразитные ёмкости.
Сама схема ничем особым не примечательна. Управление ЛПМ не слишком сложное, на логике 155-й серии, достаточно надёжной. Индикаторы уровня стрелочные, схема простейшая на одном транзисторе, и хорошо есть пиковые светодиодные индикаторы, управляются 157ХП1. Шумоподавитель на паре 157УД2, 504НТ1 и паре транзисторов на канал, достаточно простой. Воспроизведение 157УЛ1 и 157УД2, запись 157УД2 и микрофонный усилитель 157УП1. Всё как обычно. На отдельной плате - коммутация на трёх 547КП1 и корпусе 157УД2.

Собственно это и всё.

[Kraft]

Романтика-221-стерео (1987) - трёхмоторный, с беспроводным ПДУ. В производство не пошёл.
http://rw6ase.narod.ru/index1/mag_ml...tika221st.html
Здесь был один владелец такого магнитофона с номером 001 https://rt20.getbb.ru/viewtopic.php?f=5&t=40717, но фото не открываются.

Параметры в сравнении с 220-й мод. улучшены. По детонации - вообще отлично, 0,1%. Несмотря на три мотора, масса почти на 2 кг меньше.

[Kraft]

Романтика МП-224С (1988) - двухмоторный, динамическое подмагничивание, компандерный шумоподавитель и обычный.
http://rw6ase.narod.ru/index1/mag_ml...ka_mp224s.html
Схема и паспорт https://disk.yandex.ru/d/-RrfKI-YEpNgC
https://rt20.getbb.ru/viewtopic.php?t=64671 - здесь у пары человек он есть
Фото включенного http://rt22.ru/viewtopic.php?f=63&t=...st=0&sk=t&sd=a

То цветастое уродище на первом фото не пошло в серию. Производилось чёрное, с никаким дизайном и неважной эргономикой. Сделали их мало, сейчас большая редкость.

Параметры стандартные для 2-й группы сложности. Частотка 30-14000/30-16000 Гц для лент типов 1/2. Шумы взвешенные соответственно -50/-58, с ШП -55/-62. Детонация 0,2%. Искажения на ЛВ 3/2,5 %. Вес значительно меньше предшественников - 4,8 кГ.

Внутренности выглядят хреново. Переплетение кучи проводов, платы натыканы так и этак, детали на платах вкривь и вкось. Доверия не вызывает.

Схема раздроблена на множество блочков. Насчитал 46 разъемов. Ничего хорошего в этом нет.
Динамическое подмагничивание, как раньше, зависимое, оба канала регулируются совместно, изменением режима ГСП.
Компандерный ШП - три корпуса 157УД2, коммутатор 547КП1 и пара полевиков на два канала. Такая же вроде, как у предыдущей (220-й) модели.
Динамический ШП на 157ХП3, стандарт.
Плата автоматики переусложнённая, 6 триггеров и больше 30 транзисторов. Нагромоздили. Есть же намного более простые решения.
Усилитель для наушников - такой же, как в 220-й мод., простейший.
Стабилизаторы БП - транзисторные, 10 шт. на биполярное питание. Тоже не пожалели.

По итогу - не нравится в этой модели всё, разве что ЛПМ годный.

[Kraft]

Романтика МДП-225С (1991), он же Романтика МП-225С (1992) - двухкассетный, два двигателя на каждом ЛПМ.
http://rw6ase.narod.ru/index1/mag_ml...antika225.html
Внутренности : https://yandex.ru/video/preview/3559894766992382759
Полная разборка https://yandex.ru/video/preview/8708645566465725001
https://www.drive2.ru/c/555432318618042370/
Полный комплект схем : http://www.cha65.narod.ru/mp225s.html

Параметры такие же, как у 224-й. Дизайн неброский, приемлемый, эргономика норм, кроме регуляторов уровня записи.

Конструктив схож с предыдущими моделями, но внутри всего больше насовано, понятно. Как в этой мешанине разбираться - не знаю, но пишут, что в ремонте проще, чем Вега-122. ЛПМ хвалили - простые и надёжные, копии японских. Перемотка шестернями.

Схема сильно схожа с 224-й, с отличиями, связанными со взаимодействием двух ЛПМ. Автоматика ЛПМ - такая же, раздутая. Остальные узлы - те же схемы.

В общем, то же впечатление, что о 224-й. Не может такая сборка быть надёжной. Тем более в эпоху развала.

[Kraft]

Ростов-020-стерео (1993) - дубликатор на 12 кассет.
http://rw6ase.narod.ru/index1/mag_ml...ostow020s.html
Тут ссылки интересные : https://www.drive2.ru/c/604324851926173843/

Одни на всех индикатор уровня и регуляторы. Всё ячейки автономные, взаимозаменяемые. Замена проста : 4 винта и разъём. Запись со внешнего входа - с качественного источника. ЛПМ, пишут, типа от Орбиты МП121 или Вильмы, хорошие протяжки. По заказу делались на другое число ячеек. Понятно, что загонялась эта техника вусмерть .
Но серьёзные партии делались на другой аппаратуре - сразу 4 дорожки за один проход, ускоренно, при сохранении хорошего качества записи.

[Smirnoff]

Цитата (Kraft) »

Но серьёзные партии делались на другой аппаратуре - сразу 4 дорожки за один проход, ускоренно

Это - да; был у меня как-то такой агрегат на обслуживании (импортный, есес-сно) - в корпусе с габаритами как у Кометы 201 четыре кассетных лентопротяжки, запись на скорости... ну визуально - как бы не все 47 см/сек (по крайней мере, все виденные мною обычные кассетники просто перемотку осуществляли существенно медленнее). Писалось это с компьютера, из специальных файлов (две дорожки в файле - обычное стерео, ещё две - задом наперёд) через специальный-же контроллер.

[Kraft]

Smirnoff
Любопытно, что за головки там стояли и какие параметры у этой техники. На 10х скорости надо писать минимум 100 кГц, норма 140-150. Тут и подмагничивание совсем другое, и стирание полмегагерца минимум.
