Закончились SATA порты, нужен самый простой костыль.

[SOLO]

Чёт я затупил немного. Понадобилось подключить очередной HDD в свой комп, но подключать уже некуда
Заняты все m.2 разъёмы на материнке, из-за чего 2 из 6 sata стали неактивны. 4 оставшихся SATA разъёма задействованы. Нужен пятый
Выхода вижу 2:
1. Вытащить верхний m.2 SSD и переставить через переходник в pci-e x4 слот (который будет работать в x2 т.к. делит линии с соседним m.2). При этом разблокируются штатные 5 и 6 SATA разъёмы на материнке.
Переходник надо ещё купить. И при задействовании этого слота не перейдёт ли x16 в режим x8? Они же вроде как на процессорных линиях сидят (хотя как он тогда делит линии с m.2?).
2. Или купить PCI-e x1 контроллер на 2 SATA разъёма и подключить так. Цена переходника с m.2 на pci-e плюс радиатор примерно равна цене контроллера (~800 р.).

[Lesnik75]

SOLO
Контроллер и на 4 порта купить можно.

[SOLO]

Lesnik75
Он уже вдвое дороже.

[Lesnik75]

Цитата

1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed,
be sure to install it in the PCIEX16 slot.
Š 1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is
populated, the PCIEX16 slot operates at up to x8 mode.
Š 1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with the M2P connector. The PCIEX4 slot operates
at up to x2 mode when a PCIe SSD is installed in the M2P connector.
Š 3 x PCI Express x1 slots

Соответственно x16 и х8 - процессорные.
х4 - чипсетный. Он эти линии с М.2 делит.

[Lesnik75]

Цитата (SOLO) »

Он уже вдвое дороже.

Да, подорожали, я дешевле покупал...

[SOLO]

Мда, получается в первом случае мне придется вынуть системный 970pro из разъёма М2М, переставить его в средний разъём М2А, чтоб сохранить для него режим х4. А уже ssd из М2А ставить через переходник в слот x4, где он будет работать в режиме х2.
Так, надо ещё посмотреть, не перекрыт ли х4, т.к. над ним стоит в х1 слоте в переходнике четвёртый ssd c радиатором. Понапридумывают, блин, без бутылки не разберёшься...

[Lesnik75]

Цитата (SOLO) »

Выхода вижу 2:

Рассмотри вопрос с другой стороны - что из этих вариантов тебе пригодится в будущем ПК?

Вариант 3, более дорогой.
Внешняя док-станция для SATA-накопителей. Имеет свои минусы и свои плюсы.

[SOLO]

Цитата (Lesnik75) »

Внешняя док-станция для SATA-накопителей. Имеет свои минусы и свои плюсы.

Для этих целей у меня есть переходник SATA - USB, а докстанция занимает лишнее место. Да и внутри корпуса можно ещё штук 5-6 3,5 дисков разместить на штатное место, зачем этот колхоз?

Наиболее логичным смотрится всё-таки первый вариант. Тут ещё вопрос кабельменеджмента - от SATA контроллера придётся тянуть кабели по диагонали через весь корпус, причём для скрытой прокладки они должны быть очень длинными. А от штатных разъёмов это сделать сильно проще.

Хотя о варианте с USB я думал, только не в виде докстанции, а в виде переходника sata - usb на внутреннюю колодку на материнке. Только не нашел подходящих решений.

[Lesnik75]

Цитата (SOLO) »

докстанция занимает лишнее место. Да и внутри корпуса можно ещё штук 5-6 3,5 дисков разместить на штатное место, зачем этот колхоз?

Для себя я решил что надо. Перевел ПК полностью на SSD, ну а HDD будут периодически подключатся внешне. Хотя в "сервере" пока без них не актуально.

Цитата (SOLO) »

Тут ещё вопрос кабельменеджмента

Это несколько меняет дело

[SOLO]

Цитата (Lesnik75) »

Хотя в "сервере" пока без них не актуально.

Так у меня комп 2-в-1, он же и "медиасервер" с файлопомойкой. Для того и нужны уже 5 HDD и полноразмерный корпус под всё это хозяйство, так уж исторически сложилось.

[Lesnik75]

SOLO
Так я тебе и не агитирую, просто все возможные варианты рассматриваем.
Скоро, как кто-то от корпоративов отойдет а кто-то отмечать не перестанет то еще NAS предложим

Цитата (SOLO) »

он будет работать в режиме х2

Это не страшно. Главное что б работал.

[Lesnik75]

Цитата (SOLO) »

Хотя о варианте с USB я думал, только не в виде докстанции, а в виде переходника sata - usb на внутреннюю колодку на материнке. Только не нашел подходящих решений.

Как вариант - планка с USB + обычный переходник.



Или по-рукадельничать, скрестив их..

[SOLO]

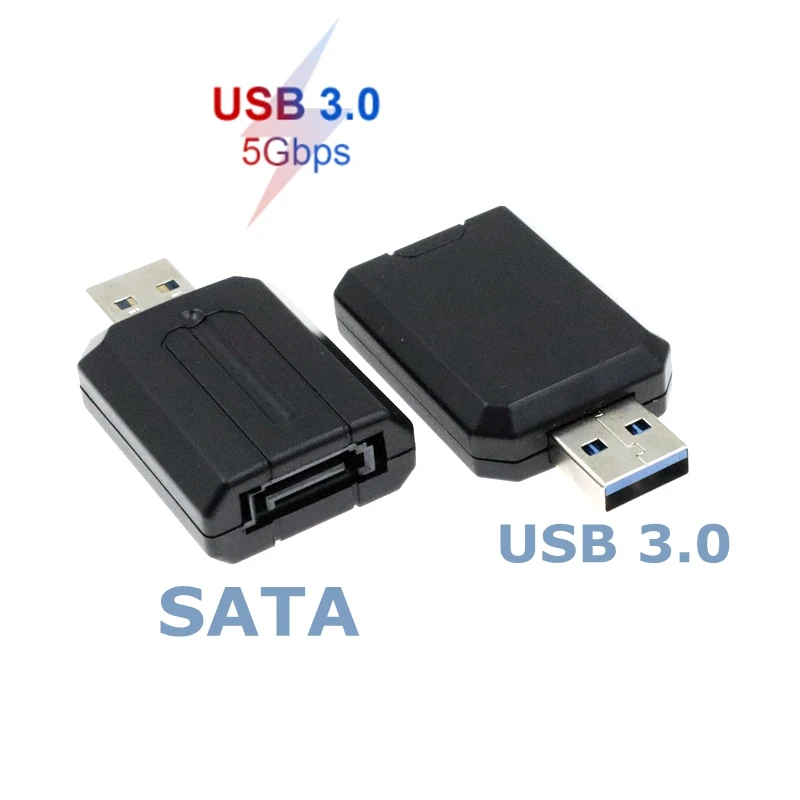

Да, только USB 3.0 на плате занят, зато можно задействовать Type-E, которым я не пользуюсь. Значит понадобится сперва Type-E to USB 3.0 19pin, потом твой USB 3.0 19pin to USB 3.0, потом ещё USB 3.0 to SATA
http://ae04.alicdn.com/kf/S1963c12d4...86e16dd1aX.jpg
http://ae04.alicdn.com/kf/Sf787475c1...d45d9a763f.jpg

И помолиться чтоб всё это завелось...

[Lesnik75]

Зато мы не ищем легких-очевидных-практичных путей типа приобретение контроллера с Х портами, полностью закрывающего потребность в SATA в отдельно взятом корпусе.

[SOLO]

Цитата (Lesnik75) »

легких-очевидных-практичных путей

Таким путём пока стал перенос одного из hdd в комп жены, что при наличии гигабитной локалки особо ни на чём не сказалось. Зато появилось время на подумать

[Lesnik75]

Временное решение - самое долговечное постоянное решение )))
Так я NAS никак и не соберу, ибо в соседний комп проще-быстрее и работает.

[Lesnik75]

Цитата (SOLO) »

при наличии гигабитной локалки

Душа 2.5 просит )))

[XaXoL]

Цитата (SOLO) »

Понапридумывают, блин, без бутылки не разберёшься...

Так это ты напихал столько, сколько не пихают
Бери контроллер на 4 порта и будет тебе счастие.

[Lesnik75]

И SATA-кабели правильного цвета, благоприятно влияющие на вирусозащищенность и совместимые с Windows 12.

[SOLO]

Lesnik75
Ну-ка, с этого места поподробнее! А то я как лошара, обычные чёрные использую, вдруг не по феншую? Какова там цветовая дифференциация кабелей?

[VitohA]

Цитата (Lesnik75) »

И SATA-кабели правильного цвета, благоприятно влияющие на вирусозащищенность и совместимые с Windows 12.

Помню этот обзор, но не помню авторства =)

[Lesnik75]

Цитата (SOLO) »

Какова там цветовая дифференциация кабелей?

То есть великое колдунство.
Когда-то в тренде были исключительно красные кабели, сегодня бело-сине-красные. Завтра может быть к черно-желто-белым вернемся.

Цитата (VitohA) »

Помню этот обзор, но не помню авторства =)

Ну автора (изначального) я тоже не помню.
Помню когда-то давно стёбались над IDE-шлейфами.
Была такая статья:
Круглые IDE кабели
Была еще первоапрельская, и т.д.
На ITG вроде InFakes за SATA заметку написал, но это не точно.

[VitohA]

Цитата (Lesnik75) »

На ITG вроде InFakes за SATA заметку написал, но это не точно.

Да, на ITG читал и угарал, что-то первоапрельское было. Не могу найти на wayback machine.

[SOLO]

Цитата (Lesnik75) »

Круглые IDE кабели

Хы, а у меня были такие, фирмовые ASUS

[Smirnoff]

Цитата (Lesnik75) »

На ITG вроде InFakes за SATA заметку написал, но это не точно.

Мне вот помнится, что это как раз [BMs] Capt. Loki писал заметку про тестирование разноцветных кабелей...

[Lesnik75]

Цитата (Smirnoff) »

Мне вот помнится, что это как раз [BMs] Capt. Loki писал заметку про тестирование разноцветных кабелей...

Ты прав, это он.

[Lesnik75]

Smirnoff
Зато ты можешь исследовать различия белой и фиолетовой BCF на разных CPU
Это тоже очень важно!
