Селена РП-305, РП-306 (1988).

Отличаются набором диапазонов приёма : ДВ+КВ (25 м) РП-305, СВ+КВ (25 м) РП-306.
Странное решение, как и во всех таких случаях : выбор зависит от возможностей радиоприёма в регионе покупателя, но он должен заранее знать об этом. К тому же для выбора оба варианта одновременно должны быть в продаже (или все три, если смотреть предыдущее сообщение про 301-303 модели) - что очень вряд ли... Единственный поддиапазон КВ - тоже ни о чём, ну был бы хотя бы полурастянутый 25...31 м, с чем сложностей никаких. Впрочем, 25 м - один из самых загруженных диапазонов.

По сути, эти модели - упрощённые 301...303, без УКВ диапазона. В радиоканале с АМ работает всё та же К174ХА2, при том же напряжении питания. Однако чувствительность на ДВ заявлена намного ниже, при той же чувствительности на СВ - непонятно, с чего бы ? Где-то врут.

Чувствительность 3,5/1,5 мВ/м ДВ/СВ, 250 мкВ/м КВ.
Избирательность по соседнему каналу заявлена 20 дБ, при том же пьезофидьтре ФП1П01-61.01 с реальными 26 дБ - зачем-то занижена, возможно, что применялись фильтры другой модификации, с худшими параметрами.
Выходная мощность макс 120 мВт.
Звуковой диапазон 450-3200 Гц, динамик не способен дать больше.
Питание от Кроны.
Габариты 150 х 76 х 27 мм, масса 240 г без батареи.

УНЧ в этих моделях - на 4-х транзисторах, простой бестрансформаторный. Радиоканал - без каких-либо особенностей.

Дизайн одинаков с мод. 301-303.

В общем : узкий диапазон приёма, невнятная шкала настройки, низкая чувствительность на ДВ.

[Kraft]

Селена РП-311 (1991), Минское ПО Горизонт.

Четыре диапазона приёма : ДВ, СВ, УКВ1, УКВ2. Автоподстройка частоты, бесшумная настройка на УКВ.

Чувствительность реальная 2,8/1,5 мВ/м ДВ/СВ - невысокая, 150 мкВ/М УКВ1, УКВ2 - средняя.
Избирательность по соседнему каналу в АМ 26 дБ.
Выходная мощность номинал 120 мВт.
Диапазон звука 450-3200 Гц на всех диапазонах.
Питание от батареи Крона, 9 В.
Габариты 155 х 77 х 27 мм, масса 230 г без батареи.

Схема построена на двух микросхемах : обработка УКВ - ХА982 (аналог TDA7010, КХА060 и К174ХА4201 http://www.155la3.ru/ha982.htm, https://tec.org.ru/board/mikroskhemy.../289-1-0-4395), и К174УН10 с полевиком на входе - обработка ДВ, СВ и усилитель мощности.
Динамик интересный, 0,5ГДШ-15 https://ldsound.info/05-gdsh-15/ - с алюминиевым диффузором, диапазон частот 450-5000 Гц. По идее, и на УКВ должна быть полоса частот не хуже. Конструкция похожа на электродинамический микрофон. Диаметр 50, высота всего 10 мм, масса 20 г.

Конструкция и дизайн повторяют модель РП-305, с незначительными изменениями.

В целом - параметры 4-го класса, хороший функционал, 4 диапазона - но питание от Кроны. Дизайн неплох, шкала настройки невнятная.

[Kraft]

Селена РП-310 (1992).

Конструктив, как у всех Селен РП (кроме последней, 386-й). Тот же дизайн, те же габариты 155 х 77 х 27 мм, но масса 300 г без батареи (согласно Инструкции), странно... Та же батарея Крона для электропитания.

Четыре диапазона : ДВ, СВ, КВ1 (31 м), КВ2 (25 м). Можно сказать, наиболее употребимые АМ-диапазоны.
Чувствительность 2,8/1,5/0,3 мВ/м ДВ/СВ/КВ.
Избирательность по соседнему каналу более 26 дБ.
Макс выходная мощность 120 мВт, номинал, похоже, 80 мВт - не густо для 9 В питания. Малая мощность объясняется применением высокоомного динамика 0,25ГДШ-2 (0,1ГД-17), 50 Ом. О качестве его звучания уже говорили.
Звуковой диапазон 450-3200 Гц.

Схема на К174ХА10 с полевиком КП303 на входе. Схема входных цепей оригинальная : для настройки используется 4-секционный конденсатор переменной ёмкости. Пара секций 3-200 пФ работают на ДВ, СВ, вторая пара 3-27 пФ - на КВ. Меньшие ёмкость и перекрытие дают бОльшую стабильность на КВ.
На паре транзисторов и светодиоде сделан индикатор настройки - вообще редкость для миниатюрных приёмников. Но вот так ли уж нужен он в АМ диапазонах, где часто настройку выбирают по меньшему уровню помех ?

Конструкция и монтаж аккуратные.

В целом - хороший набор диапазонов, приемлемые для миниатюрного приёмника чувствительность и избирательность, аккуратный дизайн, хорошая эргономика (за исключением слабо читаемого указателя настройки). Подкачал лишь динамик - но лучшего в то время в этих габаритах не было...

[Kraft]

Селена РП-307 (1993).

Два диапазона приёма - СВ и КВ (25 м). Странное решение - технически ничто не мешает сделать больше диапазонов приёма, и на плате осталось много свободного места...
Чувствительность реальная 1,5/0,25 мВ/м СВ/КВ.
Избирательность по соседнему каналу 26 дБ.
Эффективность АРУ 80/10 дБ вход/выход (по данным микросхемы ХА998А) - чрезвычайно высокая.
Выходная мощность номинал 100 мВт.
Звуковой диапазон 450-3200 Гц.
Питание от 3-х элементов 316.
Габариты 150 х 76 х 27 мм, масса без батареи 220 г.

Возврат к толстоплёночным микросхемам : ХА998А в радиоканале, КУН038 - усилитель мощности. Светодиод индицирует включение приёмника (совершенно непонятно, зачем к этому светодиоду приделана ещё и схема на паре транзисторов...). Динамик 0,25ГДШ-3 (он же 0,1ГД-17М сопротивлением 8 Ом).

Дизайн, конструкция, монтаж - норм.

В целом - слишком узок диапазон приёма.

[Kraft]

Селена РП-386, РП-386М (1994) - последняя Селена.

Стоит особняком : бОльшие размеры и вес, питание от эл-тов 343. Мод 386 имеет встроенные цифровые часы - таймер включения-отключения. У 386М часов нет.

Диапазоны приёма ДВ, СВ, УКВ1 (66-74 МГц), УКВ2 (88-108 МГц).
Чувствительность 2/1/0,1 мВ/м ДВ/СВ/УКВ - неплохо на ДВ, СВ, хорошо на УКВ.
Избирательность по соседнему каналу на ДВ, СВ 30 дБ (9 кГц).
Выходная мощность макс 300 мВт.
Звуковой диапазон 250-3200 Гц (АМ), 250-6300 (ЧМ, ФМ).
Динамик 2ГДШ-3 (1ГД-54) - звук среднего качества.
Питание 4 х 343 эл-та приёмник, 316-й - часы.
Габариты 236 х 138 х 80, масса 950 г без батареи.

Дизайн слабенький. Контуры карты мира на передней панели =- выглядит как грязные разводы...

Схема приёмника выполнена на единственной микросхеме U2510B. Часы типа Электроника-381. Пара транзисторов задействована в схеме таймера.

В целом : при неплохих параметрах и функционале - смотрится скучно.

[Kraft]

Радиоприёмники марки Сокол.

Выпускались Московским радиозаводом (позже - Московское ПО Темп, и ещё позже - АО "ТВТ Сокол") - всего 24 модели и модификации.

Сокол, Сокол-2, Сокол-3, Сокол-4 рассмотрены здесь :
История отечественной бытовой аппаратуры#537
История отечественной бытовой аппаратуры#546
История отечественной бытовой аппаратуры#557

Сокол-6 (1970). Опытная модель.

5-диапазонный приёмник : ДВ, СВ, КВ1 (41...75 м), КВ2 (25...312 м), УКВ 64...75 МГц).
Чувствительность 2,5/1 мВ/м ДВ/СВ, 200/50 мкВ КВ/УКВ - средняя.
Избирательность по соседнему каналу (АМ) 46 дБ (10 кГц) - высокая.
Выходная мощность номинал 100 мВт.
Звуковой диапазон АМ 300-3500 Гц , ЧМ 300-5000 Гц.
Питание от 4-х эл-тов 316.
Динамик 0,5ГД-21.

Инструкцию и схему найти не удалось.

Опытно выпускался экспортный вариант, с другими диапазонами КВ и УКВ. Днепропетровским заводом выпускался аналог с названием Спорт-3.

[Kraft]

Сокол-М (1970, Сокол-403 (1971).

Практически одинаковые приёмники на базе первой модели.
Диапазоны ДВ, СВ.
Чувствительность реальная, полагаю, в среднем не превышает 2,5/1,2 мВ/м ДВ/СВ - хотя в Инструкции и справочниках указаны вдвое более высокие значения.
Избирательность по соседнему каналу 26/20 дБ (10 кГц) ДВ/СВ.
Эффективность АРУ 26/6 дБ вход/выход.
Выходная мощность номинал 100 мВт.
Звуковой диапазон 450-3000 Гц с динамиком 0,1ГД-6 (первые выпуски), 350-3200 Гц с динамиком 0,25ГД-10.
Питание - батарея Крона или аккумулятор 7Д-0,1.
Потребление на холостом ходу до 5,5 мА - отличный показатель.
Габариты 157 х 92 х 40 мм, масса без батареи 415 г.
Заряд аккумулятора производится непосредственно в корпусе приёмника.

Схема стандартная 4-го класса. Радиоканал на П422 и П401, УНЧ на МП40. Избирательность обеспечивает 3-контурный ФСС, и частично - входные контуры магнитной антенны (поскольку их добротность на ДВ выше, чем на СВ и КВ, а частоты соответственно ниже, макс избирательность получается всегда на ДВ). Детектор на Д1 получает небольшое напряжение смещения для снижения искажений при малых сигналах. Стабилизации базовых напряжений смесителя-гетеродина и УПЧ нет. Температурный режим выходного каскада УНЧ стабилизируется терморезистором. УНЧ охвачен общей обратной связью по переменному току для снижения искажений.

В общем, ничего нового.

Монтаж выполнен неплохо. Транзисторы впаяны в пистоны. Переменный конденсатор применён в блоке с подстроечными, имеющими пластиковые изоляторы - такие конденсаторы, в отличие от керамических КПК, с годами не "свариваются" из-за диффузии. Плата из фольгированного гетинакса, как обычно при ремонте фольга держится слабо.

В целом - норм. С динамиком 0,25ГД-10 звук лучше, чем у любых аналогов с 0,1ГД-6.

[Kraft]

Сокол-307 (1973).

Это уже не "карманный" приёмник. 4 диапазона : ДВ, СВ, КВ1 (16...25 м), КВ2 (31...49 м). Удивителен диапазон КВ1 - от 16 метров, который применялся лишь в экспортных исполнениях. Но эта модель, судя по русскому названию, была для внутреннего пользования.

Чувствительность по справочнику Белова, как обычно, завышена : 1,3/0,7 мВ/м ДВ/СВ, и 150 мкВ КВ. Реально где-то в 1,5-2 раза ниже.

Тут хочу напомнить : большинство производителей при указании параметров закладывались на худшие в серии параметры (из-за отклонений параметров комплектующих, и халтурной настройки). В действительности та же чувствительность могла быть и в 2 раза выше паспортной. Если же параметры заявлялись заметно выше "средних по больнице" (при тех же схемных решениях), значит на предприятии или были более жёсткие требования к комплектации и технологии, или это такой маркетинг (более заметным стал к концу 1980-х).

Избирательность по соседнему каналу 40 дБ - очхор.
Избирательность по зеркальному каналу 36/30/16 дБ ДВ/СВ/КВ, полагаю завышена на 3...6 дБ.
Эффективность двухзвенной АРУ 26/2 дБ - очхор.
Выходная мощность номинал 300 мВт.
Звуковой диапазон 300-3500 Гц.
Одноступенчатый регулятор тембра ВЧ.
Питание 6 эл-тов 343, ток "холостого хода" до 15 мА.
Габариты 240 х 140 х 60 мм, масса 1,2 кг без батареи.
Точная подстройка на КВ.

Структура типовая для простых приёмников с КВ диапазонами : раздельные гетеродин и смеситель, пара каскадов УПЧ, простой бестрансформаторный УНЧ.
В схеме стабилизированы базовые напряжения гетеродина, смесителя и УПЧ, причём у гетеродина - двухступенчатая стабилизация.
Основную избирательность даёт пьезофильтр ПЧ.
АРУ двухзвенная : изменением рабочего тока 1-го каскада УПЧ, и шунтированием контура ПЧ смесителя (такое решение уже видели, но редко - проблема в том, что требуется жёстко стабилизировать режимы смесителя и 1-го каскада УПЧ, и точно настраивать их после сборки).
УНЧ - 4 каскада, первые два - предусилители, третий - усилитель напряжения, последний - усилитель мощности на ГТ402, ГТ404. Усилитель напряжения имеет ток покоя около 5 мА, чтобы раскачать выходной каскад. Кроме того, применена схема вольтодобавки для повышения выходной мощности. Регулятор тембра - просто конденсатор, шунтирующий высокие частоты.
Все транзисторы, кроме одного - германиевые. В радиоканале - приличные ГТ322 в гетеродине и смесителе, ГТ309 в УПЧ. В УНЧ - старинные МП41, один КТ315 и комплементарная пара ГТ402-ГТ404 (кстати хорошие транзисторы - у них и граничная частота неплохая - 1 МГц, и линейность приличная 0,7...1,4 https://eandc.ru/pdf/tranzistor/gt402.pdf).

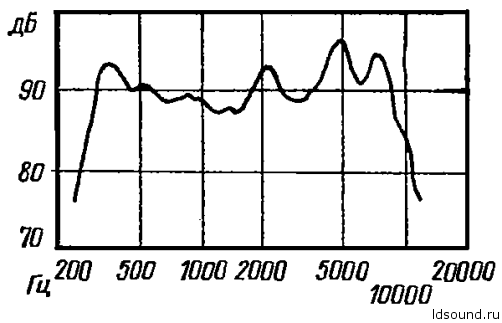

Динамик 0,5ГД-37 (1ГДШ-3-8) 8х8 см с диапазоном 320-7100 Гц, неплохая АЧХ https://ldsound.info/wp-content/uplo...sound_ru-1.png.

В целом - хороший приёмник. Неплохой аккуратный дизайн, хорошие параметры, приличный динамик, ёмкие батареи, 16 и 19 метров диапазоны приёма, кроме остальных. Правда, и недешёвый - 77 руб.

[Kraft]

Сокол-308 (1976).

В сравнении с 307-й мод., изменены диапазоны приёма : теперь СВ, КВ (31...51 м), УКВ (66-74 МГц) с автоподстройкой частоты. В связи с этим схема значительно переработана. Выпускались экспортные варианты с другими параметрами УКВ.

Чувствительность реальная по Инструкции 1,5/0,5/0,15 мВ/м СВ/КВ,УКВ. На КВ - невысокая, СВ - неплохо, УКВ - хорошо.
Избирательность по соседнему каналу 32 дБ.
Эффективность АРУ 20/4 дБ - невысокая, близка к типовой (26/6) для 4-го класса.
Выходная мощность номинал 300 мВт.
Звуковой диапазон 320-3600 Гц при АМ, 320-7000 Гц на УКВ.
Питание 6 эл-тов 343.
Габариты 258 х 190 х 77 мм, масса без батареи 1,5 кг.

Блок УКВ - на транзисторе КТ313 и микросхеме К2ЖА242 (К224ХА2). В диапазонах СВ и КВ смеситель и гетеродин раздельные. УПЧ совмещённый для УКВ и СВ, КВ. УНЧ практически без изменений. Динамик тот же 0,5ГД-37.
Приём КВ ведётся на магнитную антенну (МА). Непонятное решение, при наличии встроенной штыревой антенны - МА на КВ менее эффективна, теряется чувствительность.
Питание базовых цепей радиотракта стабилизировано.

В целом - хороший приёмник, но выбор диапазонов на любителя. Потерян диапазон 25 м - из самых загруженных, 51 м - станций мало. УКВ, как уже говорил, имело смысл в больших городах, где хотя бы 4-5 станций работали.

Как обычно, инфа в основном с сайта rw6ase.narod.ru

[Kraft]

Сокол-404 (1977) (он же позднее Сокол-304 (1985), Сокол РП-204 (1991)), Сокол-405 (1977).

Отличаются диапазонами приёма : у 404-го ДВ и СВ, у 405-го СВ и обзорный КВ (25...52 м), первый выпуск 405-го также дизайном передней панели.
304 и РП-204 отличались от 404 применением кремниевых транзисторов во всех каскадах, кроме выходного в УНЧ. Чувствительность заявлена немного выше, чем у 404-й : 2/1,2 мВ/м ДВ/СВ, избирательность по соседнему каналу 26 дБ, выходная мощность номинал 100 мВт (непонятно - та же схема, то же питание - а мощность в 1,5 раза ниже...).

Чувствительность реальная по Инструкции, мод. 404 : 2,5/1,2 мВ/м ДВ/СВ - вот это правильные данные для серии, в отличие от завышенных для большинства других моделей завода. Для мод 405 : не выше 1/0,3 мВ/м СВ/КВ.
Избирательность по соседнему каналу 30 дБ, по зеркальному 36/30/12 дБ ДВ/СВ/КВ.
Эффективность АРУ 26/6 дБ.
Выходная мощность номинал 150 мВт.
Звуковой диапазон 320-3600 Гц, динамик 0,5ГД-37.
Питание от 6 эле-тов 316.
Габариты 205 х 110 х 65 мм, масса без батареи 700 г (404 мод.), 200 х 140 х 58 мм, масса 800 г (405 мод.).

Схемы типовые для 4-го класса. 404 мод. - смеситель и гетеродин совмещённые, 405 - раздельные, в остальном никаких отличий, кроме диапазонов приёма. УНЧ простейший, по схеме тот же, что в 307-309 мод, только выходные транзисторы не ГТ402-403, а маломощные МП41-МП38, и добавлен автотрансформатор для согласования с динамиком.

Конструкция и монтаж хорошие. Дизайн простой, аккуратный, 404-й, как по мне, выглядит лучше, без выкрутас.
Дизайн сильно похож на Альпинист-418, вышедший годом позже.

Кстати, 405-я модель сейчас встречается редко, наверно выпуск был невелик. Даже фото толковое не найти - только то, что на сайте rw6ase.narod.ru.

В целом - хорошие приёмники.

[Kraft]

Сокол-407 (1984).

Схема - на базе 404-й модели (для 407-й - не нашёл). Но другие дизайн, конструкция, элементная база. Хотя пишут, что поначалу попадались переходные варианты, со старой базой и схемой.
Чувствительность реальная в районе 2,5/1,2 мВ/м ДВ/СВ (пишут про 1,5/0,8 - но это очень вряд ли).
Избирательность - не хуже 26 дБ.
Выходная мощность номинал 100 мВт.
Звуковой диапазон 450-3200 Гц (ухудшение по низам, из-за другого динамика).
Питание - 4 эл-та 316.
Габариты 155 х 83 х 35 мм, масса 350 г.
Цена 31 р - дёшево.

Хорошие конструкция и дизайн, в остальном ничего интересного.

Сокол-310 (1984), он же Сокол РП-310 (1990), Сокол-РП210 (1991).

В том же дизайне, схема изменена.

Диапазоны ДВ, СВ.
Чувствительность реальная 2,5/1,5 мВ/м ДВ/СВ.
Избирательность по соседнему каналу 26 дБ (расстройка 9 кГц).
Выходная мощность номинал 100 мВт.
Звуковой диапазон 450-3200 Гц.
Питание 4 эл-та 316.
Габариты 162 х 82 х 38 мм, масса без батареи 310 г.
Динамик 0,5ГДШ-1 (о,25ГД-10), 315-5000 Гц, так что, думаю, по низам не так всё плохо, как пишут в Инструкции.

Схема радиоканала типовая, на кремниевых транзисторах, с пьезофильтром ПЧ, базовые цепи стабилизированы стабистором (в РП-210 стабилизация за счёт дополнительного транзистора в цепи обратной связи по пост. току).
УНЧ зачем-то раздутый, с дифференциальным входом, аж на 7 транзисторах - те же результаты у более простых схем. К тому же выходные транзисторы - не комплементарная пара, а однотипные КТ639 (в РП-210 схема на 1 транзистор меньше - нет диф. входа, но всё равно несуразная).

Конструкция, монтаж вполне приличные.

В целом - интересные по дизайну, габаритам и весу, а по параметрам - ничего выдающегося.

[Kraft]

С 1984 г. до 1992 не появилось ни одной новой модели марки Сокол. В 1992-1993 разработаны Сокол РП-401 (АО ТВТ Сокол), РП-216, РП-315, РП-215, РП-6312, а в 1994 - Сокол ST-707. Из них в производство пошла лишь одна модель - РП-401, и одна - РП-215 - передана Ровенскому радиотехническому заводу (производилась под странным названием Iква РП-202).

Сокол РП-401 (1992)

Дизайн и конструкция - как у 407-й модели. Приём в УКВ диапазоне 65-74 МГц. Есть светодиодный индикатор точной настройки. Схема построена на гибридной микросхеме радиоканала (то ли КХА058, то ли ХА982), а УНЧ - на дискретных транзисторах. Питание от 4-х элементов 316. Динамик тот же 0,5ГДШ-1.

Сокол РП-216 (1992), в производство не пошёл.

4 диапазона : СВ, КВ1, КВ2, УКВ.

Сокол РП-315 (1992), полагаю, на его базе разработан и Сокол РП-215 (1993).

10 диапазонов : ДВ, СВ1, СВ2, 5 КВ, 2 УКВ. Чувствительность средняя на всех диапазонах.

Сокол ST-707 (1994), опытный выпуск. Тот же РП-401 для УКВ 65-74 МГц, возможно изменена схема.

[Kraft]

Приёмники марки Сигнал, Каменск-Уральский приборостроительный завод.

Появились в 1964 г., последняя собственная модель - в 2004. Отличались встроенными часами-таймером во всех моделях, кроме РП-212.

Сигнал (1968).

Модификация первоначального Сигнала (1964), рассмотрен здесь : История отечественной бытовой аппаратуры#539

Диапазоны ДВ, СВ.
Чувствительность реальная 1,5/0,8 мВ/м по справочнику - полагаю, как всегда завышена. Впрочем, для большинства Сигналов заявлена такая чувствительность.
Избирательность по соседнему каналу 24/20 дБ ДВ/СВ - типовая для 3-звенных ФСС.
Эффективность АРУ 26/6 дБ - типовая для простейшей схемы.
Выходная мощность номинал всего 60 мВт - что странно мало для выходных транзисторов МП41 при питании 9 В.
Звуковой диапазон 450-3000 Гц.
Питание - батарея Крона.
Габариты 121 х 77 х 36 мм, масса 400 г без батареи.
Встроенные часы - они же таймер включения-отключения приёмника.

Монтаж очень плотный и достаточно аккуратный. На выводы деталей и корпуса транзисторов одеты изолирующие трубки - для исключения замыканий, это трудоёмко в серии.

Странная организация шкалы настройки - шкала одна с двумя указателями, один на СВ, другой на ДВ. Указатели едва видны и не выделены цветом.

Компактный, приличный приёмник. Увы, не влезает аккумулятор 7Д-0,1.

[Kraft]

Сигнал-601 (1972).

Диапазоны ДВ, СВ, встроенные часы-таймер включения.
Чувствительность по Инструкции 1,5/1 мВ/м ДВ/СВ. Полагаю, эти значения для хорошо отлаженных экземпляров, в серии же может быть и 2,5/1,5, типовые значения для таких схем. Но ведь чем чёрт не шутит... , хочется верить в лучшее.
Избирательность по соседнему каналу 20/16 дБ (10 кГц) ДВ/СВ, определяется трёхзвенным фильтром ПЧ.
Эффективность АРУ 26/6 дБ - стандарт.
Выходная мощность номинал 100 мВт.
Звуковой диапазон 450-3000 Гц, хотя динамик 0,25ГД-10 способен на большее.
Питание только от Кроны, 9 В.
Габариты 129 х 85 х 36 мм, масса с батареей и футляром 500 г, без батареи и футляра 400 г.

Схема стандарт 4-го класса. Базовое напряжение смесителя-гетеродина стабилизировано. Остальная схема не имеет стабилизации, кроме местных обратных связей в некоторых каскадах. Термостабилизации выходного каскада нет.
Транзисторы ГТ309 в радиоканале, МП41 в УНЧ - эт хорошо. Схема входных контуров на магнитной антенне упрощённая, с одной катушкой связи на оба диапазона - не обеспечено оптимальное согласование МА со входным импедансом смесителя. Но такое решение - довольно частое у двухдиапазонных приёмников, оно позволяет обойтись всего 4 группами контактов переключателя диапазонов.

Монтаж плотный, достаточно аккуратный. Корпуса транзисторов и выводы деталей изолированы хлорвинилом. Катушка СВ на МА намотана литцендратом, это повышает добротность контура, соответственно избирательность на СВ.

Особо надо отметить дизайн. Для 1972 г. - прорывное решение, тогда смотрелся отлично, да и сейчас вполне неплохо.

В целом - компактный, с хорошим динамиком, свежим красивым дизайном, со средними параметрами (если же считать, что чувствительность заявлена реальная - то по этому параметру заметно лучше среднего), с кожаным кожухом. Но питание только от Кроны - при использовании 4 ч в день, Крону-ВЦ придётся менять каждую неделю. Стоила батарея 48 коп, если не запамятовал. 2 р в месяц - не так и дорого...

[Kraft]

Сигнал-402 (1976).

Переход на кремниевые транзисторы - все КТ315Б. Питание стало и от Кроны, и от 7Д-0,115. Но увеличились габариты и масса.

Параметры.
Диапазоны ДВ, СВ.
Чувствительность реальная (по справочнику Б.Д.С.) 2,8/1,8 мВ/м ДВ/СВ - похоже на правду.
Избирательность по соседнему каналу 18 дБ (9 кГц) - невелика, но это стандарт для 3-звенного ФСС по ПЧ - к тому же, как кажется, немного занижена (тут ещё разница в величине расстройки, при которой измеряется избирательность - 9 или 10 кгц).
Избирательность по зеркальному каналу 28/22 дБ ДВ/СВ.
Эффективность АРУ 26/10 дБ - ниже типовой.
Выходная мощность номинал 100 мВт (по справочнику БДС ошибочно указана 270 мВт).
Звуковой диапазон 450-3200 Гц, динамик 0,25ГД-10 (от 315 Гц). Думаю, диапазон НЧ ограничен габаритами трансформаторов.
Габариты и масса - здесь разброд : по одному справочнику 135 х 85 х 43, масса 400 г, по другому - 162 х 85 х 46 мм, масса 450 г. Судя по картинке, верны последние данные.
Цена 64 р. - дорого. Думаю, полцены - за часы.

Новый дизайн - аккуратный, приятный, продуманный. Монтаж, увы, так себе - большинство деталей висят на выводах, не прижатые к плате, выводы не отформованы. Ну, хоть более-менее аккуратно размещены.

Схема стандартная для 4 класса. В отличие от предыдущих моделей, стабилизировано базовое питание на смесителе и втором УПЧ. В УНЧ по-прежнему нет термокомпенсации режима, но в эмиттерах выходных транзисторов включён резистор обратной связи - это несколько снижает рост тока покоя при повышении температуры. Введена обратная связь с выхода усилителя в эмиттер 2-го каскада УНЧ для снижения искажений звука.
В общем, есть улучшения.

В целом - красивый, неплохой приёмник. Но дороговат.

[Kraft]

Сигнал-304 (1985).

Диапазоны ДВ, СВ.
Чувствительность 2,5/1,5 мВ/м ДВ/СВ.
Избирательность по соседнему каналу 30 дБ.
АРУ усиленная, параметры не показаны.
Выходная мощность номинал 100 мВт, макс 150.
Звуковой диапазон 450-3200 Гц.
Питание - батарея Крона или 7Д-0,115. Ток потребления на "холостом ходу" до 10 мА - многовато.
Габариты 160 х 80 х 39 мм, масса без батареи 450 г.
Механические часы-таймер включения приёмника.

Как видно, у приёмника хорошая избирательность и эффективная АРУ, хороший динамик 0,25ГД-10, ну и часы-таймер. В остальном - ничем не выделяется.

Схема во многом повторяет схему Нейва-303, 304. Первый каскад двухтранзисторный, один - преобразователь частоты, совмещённый с гетеродином, второй - в схеме АРУ. Отдельный транзистор - для стабилизации режимов радиоканала.
НЧ "бестрансформаторный", но на выходе установлен автотрансформатор для лучшего согласования выходного сопротивления с динамиком. Ничего хорошего нет в таком решении - ограничивается частотка, добавляются лишние искажения, да и по цене было бы дешевле добавить ещё пару транзисторов вместо трансформатора (в те годы оптовая цена КТ315 была на уровне 6-7 коп.). И в целом схема УНЧ не нравится.

Дизайн хорош, монтаж платы неплох. Странная конструкция привода переменного конденсатора.

В целом - красивый приёмник, в остальном средне.

[Kraft]

Сигнал-306 Маэстро (1987), он же Сигнал РП-206 (1989).

Судя по фотографиям, это тот же Сигнал-304 в другом корпусе и с электронными часами, соответственно имеет те же параметры приёмника. Функции таймера расширены : к включению на полчаса в заданное время, добавились функции будильника и подачи звукового сигнала каждый час.

Уникальное верньерное устройство - пара конусных шестерён передают вращение шестерне на оси переменного конденсатора.

Дизайн, выпадающий из стиля линейки Сигнал. Не нравится. К тому же все эти решёточки - пылесборник.

[Kraft]

Последние собственные модели : Сигнал РП-207 (1992 ?), Сигнал Рп-209 (1994 ?), Сигнал РП-212 (1998, он же Нейва РП-212).

Выполнены в одинаковых корпусах. Отличаются набором диапазонов приёма, схемами и дизайном передней панели. У 212-й мод. дизайн более-менее, несмотря на малоконтрастные надписи. У 207 и 209 расцветка аляпистая. За светлой решёткой хорошо виден чёрный динамик, к тому же криво размещённый.

Диапазоны :
РП-207 - ДВ, СВ, 3 КВ (19, 25, 31 м - самые популярные).
РП-209 - 2 УКВ, 3 КВ (31, 41, 49 м - пропали 19 и 25 м, а 41 и 49 - незагруженные станциями диапазоны).
РП-212 - 2 УКВ.

РП-207 построен на A283D (К174ХА10) и полевике на входе. Питание, наконец-то, от 316-х элементов (4 шт. приёмник, 1 шт. часы). Фильтрация ПЧ, похоже, ФСС, а не пьезофильтр. Схема, видимо, та же, что у Нейвы РП-205 того же завода История отечественной бытовой аппаратуры#633 (мог быть ФСС, мог быть пьезофильтр). Параметры типовые для этой микросхемы.

РП-209 построен на TDA7021 (УКВ канал) и A283D (АМ канал и УНЧ). Питание такое же. Динамик уже китайский Senon вместо 0,5ГДШ-1 (0,25ГД-10). Схема, видимо, взята от Нейвы РП-211 (только микросхема для УКВ другая), да и плата сильно похожа : История отечественной бытовой аппаратуры#637. Параметры должны быть те же.

РП-212 построен на К174ХА034 (УКВ канал) и A283D (К174ХА10) (УПЧ, детектор, УНЧ). Аналог Нейва РП-212 История отечественной бытовой аппаратуры#638 , лишь добавлены электронные часы-таймер.

Фотографии взяты отсюда leningrad.su/museum/show_calc.php?n=689&lang=1

[Kraft]

Радиоприёмники Спорт, Днепровский радиозавод.

Первые модели - Спорт и Спорт-2 смотрели здесь : История отечественной бытовой аппаратуры#552, Спорт-3 здесь : История отечественной бытовой аппаратуры#674

Спорт-4 (1970), ограниченный выпуск.

Тот же Спорт-2 в другом оформлении.

Спорт-301 (1971).

Тот же Спорт-2. Разница в применении телескопической антенны на КВ вместо магнитной, и незначительно - в дизайне.

Диапазоны ДВ, СВ, КВ1 (25...32 м), КВ2 (41...76 м).
Чувствительность реальная 2,5/1 мВ/м ДВ/СВ, 200 мкВ КВ.
Избирательность по соседнему каналу 46 дБ.
Эффективность АРУ 26/6 дБ вход/выход.
Выходная мощность номинал 100 мВт.
Звуковой диапазон 300-3500 Гц.
Питание 4 эл-та 316.
Габариты 230 х 131 х 52 мм, масса 1 кг без батареи.

В обоих вариантах колёса настройки и громкости выглядят несуразно.

[Kraft]

Спорт-304 (1971), Спорт-305 (1972).

Отличаются лишь оформлением передней панели.

Диапазоны ДВ, СВ, КВ1 (25...31 м), КВ2 (41...75 м).
Чувствительность реальная непонятна : заявлены 1/0,5 мВ ДВ/СВ, 75 мкВ КВ при выходной мощности 50 мВт, уровне шумов -6 дБ - что, возможно, так и есть. Но вообще-то реальной считается чувствительность при выходной мощности 5 мВт и уровне шумов -20 дБ, а она не указана. Поскольку схема в принципе не отличается от предыдущей модели 301, лишь напряжение питания выше - можно считать чувствительность практически той же 2,5/1 мВ/м на ДВ/СВ и 200 мкВ на КВ, может немного выше - ну и это неплохо.
Избирательность по соседнему каналу 40 дБ (расстройка 10 кГц).
Эффективность АРУ 26/6 дБ.
Выходная мощность номинал 250 мВт.
Звуковой диапазон 300-3500 Гц.
Питание от 6 эл-тов 373.
Габариты 288 х 184 х 90 мм, масса без батареи 1,6 кг.

Схема почти стандартная для 4-го класса. Лишь после детектора введён каскад предусиления НЧ и напряжения АРУ, но эффективность АРУ это не повысило, она типовая для простых приёмников. Стабилизации базовых напряжений в радиоканале нет. УНЧ по схеме начала 1960-х годов, все каскады гальванически развязаны - хорошо хоть есть термокомпенсация режима выходного каскада.

Дизайн отстой, нет слов. Монтаж среднеширпотребный.

В целом : по параметрам приёмник неплохой, внешне - урод.
