zl0dey4eg · 11.04.2017, 23:58

Если аналогия с шинами ближе - то тогда GTX 1080 Ti, работающая на шине PCI-E 2.0, должна ее сжигать после первой запущенной игры

Огонь!!!

**XaXoL** · 12.04.2017, 01:15

Цитата (Userman) »

и сравнение считаю не очень корректное, скорее ПСП приравнять к шинам которые выдерживают торможение со скорости 200 км/ч и сравнивать на деу матизе, а потом поставить эти же шины на бугатти и после первого торможения они будут непригодны к использованию

корректнее аналогии я ещё не видел. Удачи, успехов

ЗЫ. бесполезно что-либо разъяснять человеку который пришёл доказать свю теорию.

Lesnik75 · 12.04.2017, 06:10

Цитата (Userman) »

ещё 1 вопрос: так как функцию 3.0 будет выполнять в моём случае процессор, я так понимаю на него увеличится нагрузка.
Заметно ли она увеличится на него и стоит ли по этой причине в
доступный момент присмотреть материнскую плату именно с поддержкой 3.0 или оно того не стоит?

МВ с чипсетным PCI-E 3.0 это другая платформа. Менять прийдется в том числе и процессор. Но по чипсетным линкам PCI-E работать будет не видеокарта, а различные контроллеры и порты, например на слот m.2 для SSD заведут 4 линка PCI-E 3.0.
Стоит или не стоит менять ПК целиком дело исключительно Ваше

Цитата (XaXoL) »

Есть исключения, я если поменяю - такого не случится (из-за того что производитель забил болт)

Расскажи подробнее, а то я не понял. Производитель чего? Процессора?
Если на твоей Z68 сменить SB на IB, то слот PCI-E 16x должен заработать в режиме PCI-E 3.0; c SB - в режиме 2.0.
Толку от этого конечно Х, но я недавно заменил, когда сыну ПК пересобирал.

**XaXoL** · 12.04.2017, 09:12

Цитата (Lesnik75) »

Расскажи подробнее, а то я не понял. Производитель чего? Процессора?
Если на твоей Z68 сменить SB на IB, то слот PCI-E 16x должен заработать в режиме PCI-E 3.0; c SB - в режиме 2.0.

Исключение редкое, но на то оно и исключение (хотя лично не проверял, есть у меня Celeron G1610, но лень возиться): на мой плате ревизии 1.0 не предусмотрено, соответствующий BIOS не выпущен или какие другие препятствия. Т.е. процы ivy - работают, но PCI-E остаётся 2.0.
На оффсайте заявлено:

Цитата (http://www.gigabyte.ru/products/page/mb/ga-z68ma-d2h-b3rev_10/specs/) »

Разъёмы для плат расширения

1 разъем PCI Express x16, функционирует в режиме x4 (разъем PCIEX4)
1 порт PCI Express x16 (режим работы x16; разъем PCIEX16)
* С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
1 порт PCI Express x16 (разъем PCIEX8), функционирует в режиме x8
* Разъем PCIEX8 разделяет ресурсы по полосе пропускания с разъемом PCIEX16. Если разъем PCIEX8 задействован, разъем PCIEX16 будет функционировать в режиме x8.
1 порт PCI Express x1

*** Все PCI Express-разъемы удовлетворяют требованиям спецификации PCI Express 2.0

А у ревизии 1.3 уже всё ровно, как говорится найдите различия:

Цитата (http://www.gigabyte.ru/products/page/mb/ga-z68ma-d2h-b3rev_13/specs/) »

Разъёмы для плат расширения

1 разъем PCI Express x16, функционирует в режиме x4 (разъем PCIEX4)
1 порт PCI Express x16 (режим работы x16; разъем PCIEX16)
* С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
1 порт PCI Express x16 (разъем PCIEX8), функционирует в режиме x8
* Разъем PCIEX8 разделяет ресурсы по полосе пропускания с разъемом PCIEX16. Если разъем PCIEX8 задействован, разъем PCIEX16 будет функционировать в режиме x8.
(All PCI Express x16 slots conform to PCI Express 3.0 standard.)
* To support PCI Express 3.0, you must install an Intel 22nm CPU.
1 порт PCI Express x1

*** Все PCI Express-разъемы удовлетворяют требованиям спецификации PCI Express 2.0

Lesnik75 · 12.04.2017, 09:29

XaXoL
У G1610, если верить ark, тоже 2 ревизия PCI-E.
На счет же исключения мне больше вериться что Gigabyte банально забыли или лень обновить спецификацию на сайте, ведь Z68 делали во времена SB.
Повторюсь - контроллер в CPU, от МВ тут немногое зависит.
(Хотя на некоторых досках сокет 2011 в BIOS было переключение режимов работы PCI-E - версия 2.0 и версия 3.0, но там другое объяснение)

**XaXoL** · 12.04.2017, 13:39

Цитата (Lesnik75) »

контроллер в CPU, от МВ тут немногое зависит.

Я в курсе, но от МВ многое зависит, ибо как ни крути - через неё завязано. Банально в БИОС не завезли и всё.

Lesnik75 · 12.04.2017, 13:44

XaXoL
А ты проверь при возможности, вдруг таки уже завезли.

Все что я юзал работали без подобных исключений.

Userman · 12.04.2017, 20:03

Цитата (Lesnik75) »

МВ с чипсетным PCI-E 3.0 это другая платформа. Менять прийдется в том числе и процессор. Но по чипсетным линкам PCI-E работать будет не видеокарта, а различные контроллеры и порты, например на слот m.2 для SSD заведут 4 линка PCI-E 3.0.
Стоит или не стоит менять ПК целиком дело исключительно Ваше

не понял, есть материнские платы под процессор 1150 , оперативку ддр 3 и только слот PCI-E будет 3.0 . например Asus B85M
зачем менять ещё и процессор , где логика?

zl0dey4eg · 12.04.2017, 21:19

Цитата (Userman) »

где логика?

Логики нет!!!
Сплошной маркетинг

Вот такое описание на сайте Asus не заставляет задуматься о логике?

Цитата

Слоты расширения 1 x PCIe 3.0/2.0 x16

Или Вы принципиально не хотите читать, что вам другие пишут?!?
Помогите сопоставить скорость передачи данных разъёма PCI с ПСП видеокарт#12

**XaXoL** · 12.04.2017, 22:21

Цитата (zl0dey4eg) »

Или Вы принципиально не хотите читать, что вам другие пишут?!?

А зачем, он же писатель.

Lesnik75 · 13.04.2017, 03:13

Цитата (Userman) »

не понял

Это очевидно еще с первого сообщения. Здесь теплое, здесь мягкое, как это соотнести

Цитата (Userman) »

где логика?

Хороший вопрос.

Цитата (Userman) »

советы о покупке новой материнской платы можно не писать

Цитата (Userman) »

стоит ли по этой причине в
доступный момент присмотреть материнскую плату именно с поддержкой 3.0 или оно того не стоит?

Действительно, где логика?

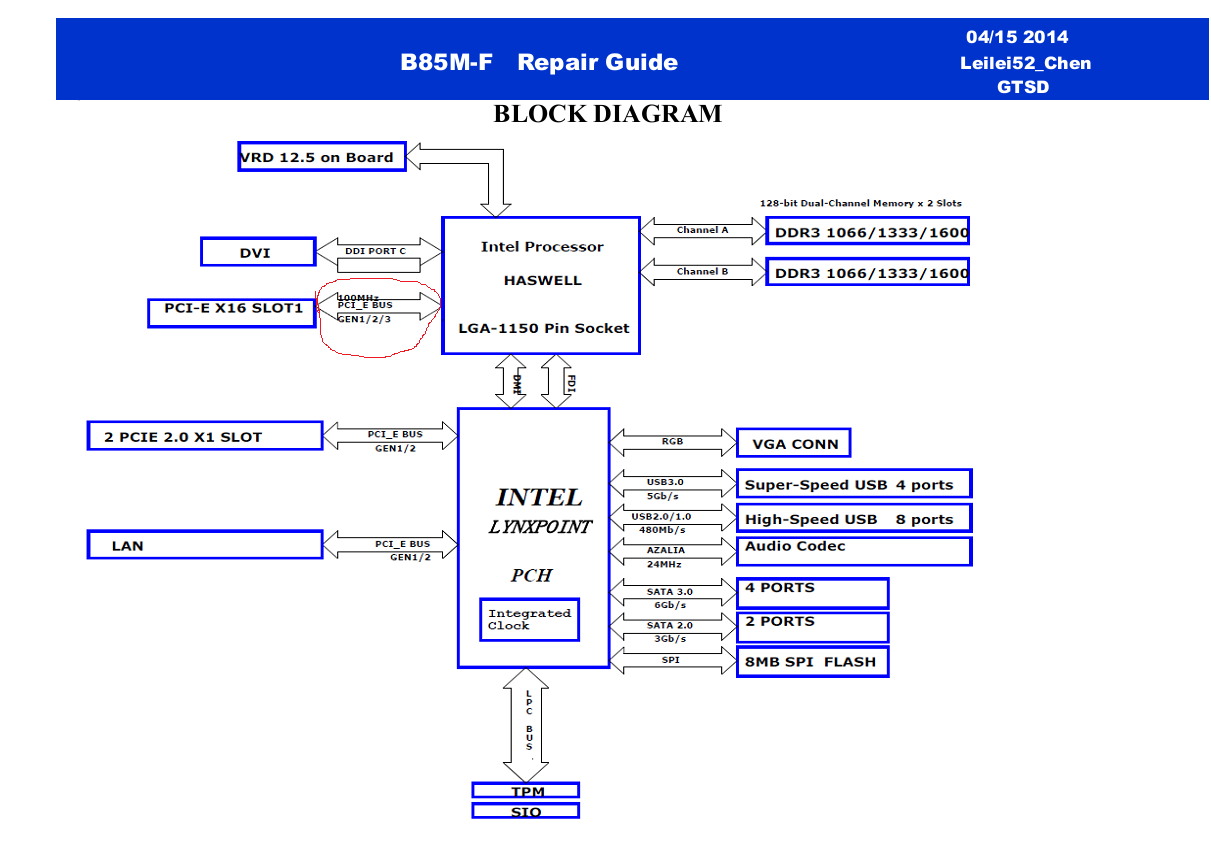

Если хотите подолжать разговор, то поступим проще. На картинке отметьте где именно Вам надо поддержку 3.0. Блок-схема указаной Вами В85М приложена.

Userman · 13.04.2017, 13:35

https://s8.hostingkartinok.com/uploa...ec90df6b7d.png

Lesnik75 · 13.04.2017, 14:03

Userman
В очередной раз пишу - за этот слот отвечает процессор. Если видеокарта PCI-E 3.0, то он будет работать как PCI-E 3.0.
Вглядитесь в схему - откуда идет стрелка в слот?

МВ же в чипсете имеет линки PCI-E версии 2.0. Эти линки, логично предположить, исходят из чипсета, PCH. Вот если захотите еще и там PCI-E версии 3.0, то придется брать в том числе новый процессор, потому что такие МВ не работают с предыдущими CPU. Сокет новый.

**XaXoL** · 13.04.2017, 14:07

Цитата (Userman) »

https://s8.hostingkartinok.com/uploa...ec90df6b7d.png

??

Userman · 13.04.2017, 14:24

Цитата (Lesnik75) »

Userman
В очередной раз пишу - за этот слот отвечает процессор. Если видеокарта PCI-E 3.0, то он будет работать как PCI-E 3.0.
Вглядитесь в схему - откуда идет стрелка в слот?

МВ же в чипсете имеет линки PCI-E версии 2.0. Эти линки, логично предположить, исходят из чипсета, PCH. Вот если захотите еще и там PCI-E версии 3.0, то придется брать в том числе новый процессор, потому что такие МВ не работают с предыдущими CPU. Сокет новый.

Вооот, это действительно понятный и конкретный ответ, который я искал.
Очень признателен всем за ответы.
Темку можно закрывать
