TV- тюнер (видяха с ViVo), платы видеозахвата, драйвера.

[Masplinter]

Цитата (Объявление) »

Небольшая коллекция ссылок на тему видеозахвата, оцифровки,...и оборудования для этого (TV-тюнер, видеокарта с VIVO, карта захвата)
Захват видео в VirtualDub
Захват видео через DV камеру
статьи и руководства по редактированию видео и работе с DVD, VCD, MPEG, AVI, DivX
Ваще "супер" сайт.
Иллюстрированный самоучитель по созданию домашнего видеофильма
Работа с аналогом.
Теория и практика видеосьемки.
Цифровое видео: захват, монтаж, обработка (форум IXBT).
Захват, обработка и хранение видео с использованием ПК
TV-тюнеры, Video Capturing, Encoding
Оцифровываем видео при помощи ТВ–тюнера
Оборудование для видеомонтажа
Аналитика по TV-тюнерам.
High Definition TV в ПК
FAQ по ТВ-тюнерам

Ситуация такова: есть компьютер с тв-тюнером - хочу записывать с него.Вот накопилось много вопросов.

Запись можно производить с сжатием и без в зависимости от возможностей процессора,вроде. P4 2,0 GHz сможет сжимать хорошо в реалтайм???

Какой программой и каким кодеком лучше сжимать?

Как добавлять лого (или что-то подобное) в файл? Какие-то скрипты?

Что такое "Interlace frames", "Deintarlace all frames" etc. в настройках кодека DivX?

Чем различаются "Display Surface" моды в настройках моего тюнера (там есть Primary и Overlay),что лучше?

p.s.: конфигурация такая, P4 2,0 GHz, 512 DDR400 PC3200,GF MX440, AverMedia TV Studio 203

[Lebedev]

Вам поможет поиск по форуму! Раздел - "железо", ключевое слово - "захват"
На этом сайте есть хорошая статья: http://www.3dnews.ru/reviews/multimedia/dvd-rip/
она немного не по теме, но все вопросы по кодированию в ней подробно описаны
Посетите сайт http://radiator-fm.com.ru/

[Dreamfinder]

Masplinter
вот еще сайт о тюнерах и о всем что с ними связано http://tuner.ixbt.com/
и форум по соответствующим вопросам.
тем с подобными вопросами, как уже сказал Lebedev на этом форуме очень много, юзайте поиск.

У меня P4 HT 2,6 FSB 800, 512 DDR, а не сжимает в по ходу захвата, приходится сначала записывать в несжатом формате, а потом уже сжимать. И еще тв-тюнер fly prime 34, вроде может хватать 800*600, а качество не супер??? Правда для видео хватает 512*384
Вышел фильм "Убить Билла", я думал про хакеров...

[Dreamfinder]

doctor_ei
http://tuner.ixbt.com/soft/soft_tv_codec_002.html вот тут краткое описание кодека и ссылка на него. он сжимает но не сильно, потом полученный файл нужно будет пережать в mpeg 4 или во что вы там хотите.

и что значит

Цитата

не сжимает в по ходу захвата

?
конкретнее. ошибку выдает или качество плохое?
плюс ко всему рекомендую использовать сторонние программы для захвата, так как родной софт в 99% случаях кривой до нельзя.

Dreamfinder добавил :

рекомендую ознокомится с сайтом, адресс которого приведен мной в предыдущем посте

[Mihailoff]

Можно конечно захватывать и Virtual Dubом, но лучше все таки пользоваться Adobe Premier или Pinacle Studio. У меня Atlon 1800+ так вот он на лету хватает в DVD формат (mpeg 2) с довольно приличным качеством. Здесь ещё зависит от того, чем ты хватаешь. Я пользуюсь карточкой Pinacle. А вот видеокарты с дополнительным входом такого качества не дают.

[Dreamfinder]

Цитата (Mihailoff) »

но лучше все таки пользоваться Adobe Premier или Pinacle Studio

чем лучше? нет, согласен что виртуа даб это программа написанная под VideoForWindows, следовательно 352x288.
указанные Вами проги весят много, стоят дорого, и премьер в освоение далеко не Microsoft Paint. Так что лучшая программа для захвата с аналоговых входов iuVCR, и стоит недорого и весит мало и пользоватся легко и удобно.

Цитата (Mihailoff) »

У меня Atlon 1800+ так вот он на лету хватает в DVD формат (mpeg 2) с довольно приличным качеством.

довольно приличным, это каким?

Цитата (Mihailoff) »

Я пользуюсь карточкой Pinacle

тюнер или что?

Цитата (Mihailoff) »

А вот видеокарты с дополнительным входом такого качества не дают.

ТАКОГО может и не дают, но его вполне достаточно чтобы захватить материал с кассеты или тв. Смотря какая цель имхо.

Dreamfinder добавил :

Цитата (Dreamfinder) »

http://tuner.ixbt.com/

к слову, ветка довольно старая, и этот сайт уже успел переехать на http://pctuner.ru

Цитата (Dreamfinder) »

http://tuner.ixbt.com/soft/soft_tv_codec_002.html вот тут краткое описание кодека и ссылка на него

тут имелся ввиду кодек Huffyuv Video Codec v2.2.0

[DSam]

Т.к. с завидной переодичностью на форуме возникает один и тот же вопрос о подключении ТВ к видеокарте, а так же о последствиях возникших в результате неправильного подключения (в части чисто механического подсоединения, а не настройке дров) и соответственно потери гарантии, то

Думаю имеет смысл вынести данную тему (возможно под другим заголовком) в постоянные с добавлением рекомендаций по настройке дров, ссылок и т.д. Для постоянных пользователей возможно она будет мало востребована, а вот для новичков думаю будет очень полезна и освободит форум от однообразных вопросов и ответов.

[Dreamfinder]

DSam
скинул бы текст сюда... еще бы, если уж прилеплять тему, то и ссылки добавить на темы с наиболее распространенными проблеммами, типа этой
Проблема расширить раб. стол на ТВ
Radeon X600 проблема с выводом изображения на TV
Как на видеокарте 9200 SE переставить выход TV-out с RGB на композит?
ну и т.д.
или может собрать полный ФАК с проблемами...

[DSam]

Цитата

или может собрать полный ФАК с проблемами...

а почему бы и нет, в смысле да Очень бы полезный ФАК получился бы Впрочем это только моя идея, поддержите ее или нет - зависит от всех Вас...

[ramzai]

У меня та же проблема, возможно ли проверить, действительно ли погорел TV-out или дело в чем-то другом?

[Dreamfinder]

Цитата (ramzai) »

У меня та же проблема, возможно ли проверить, действительно ли погорел TV-out или дело в чем-то другом?

возможно, только тут экстрасенсов нету, так что пока не услышим полную, душераздирающую историю ничем помочь не сможем.

Итак, приступим.
Правила подключения компьютера к телевизору
Подключать TV-OUT (видеовыход) видеокарты к телевизору можно [/u]используя только фирменный кабель[/u], который шел вместе с картой. Для видеокарт ATi кабель ATi, для nVidia кабель nVidia и т.д. Такое ограничение вызвано тем, что у разных производителей разьём S-Video распаян поразному. Если же используестя подключение RCA->RCA ("тюльпан"->"тюльпан") то такое ограничение несущественно.
Последовательность поключения видеокарты к телевизору.

• Выключаем из розеток компьютер (включая монитор и другие переферийные устройства питающиеся из розетки) и телевизор/видеомагнитофон
• Отключаем коллективную антенну из телевизора и из тюнера компьютера (если есть)
• Отключить сетевой/модемный кабель
• Соединить выход видеокарты со входом телевизора фирменным кабелем прилогающимся к видеокарты.
• Включаем компьютер и телевизор и настраеваем параметры tv-out.

отключения кабелей осуществляется в том же порядке.

Кстати, по ссылки указанной DSam написано, что после соединения компьютера с телевизором можно подключать антенну, но я личнонерекомендую этого делать, т.к. очень вероятны "наводки", тоесть помехи на экране монитора.

Для начала разберемся с видеокартами фирмы ATi.

на панели подключения кабелей современной видеокарты находится три гнезда:

D-Sub, S-Video (в данном случае 9pin (штырьков) т.к. видеокарта обладает еще и видеовходом.) и DVI.
Видеокарта является "двухголовой", тоесть одновременно может выводить сигнал на 2 устройства. Первая голова это D-Sub, использующийся для подключения ЭЛТ мониторов и некоторых моделей LCD. Вторая голова содержит DVI Для подключения монитора и S-Video для подключения телевизора.
Видеокарта неможет выводить сигнал на 2 источника одновременно с одной головы, тоесть связка DVI+S-Video работать небудет, возможны только связки D-Sub + DVI или D-Sub + S-Video.

Q: Изображение на ТВ черно-белое.

A: При условии испоьзования родново провода проблемма может крытся в настройках драйвера. Вероятнее всего неправильно выстолена цветовая система. Для России это PAL-D. Изменить можно в настройке драйвера "Свойства/Параметры/Дополнительно/Мониторы
нажмите, чтобы увеличить

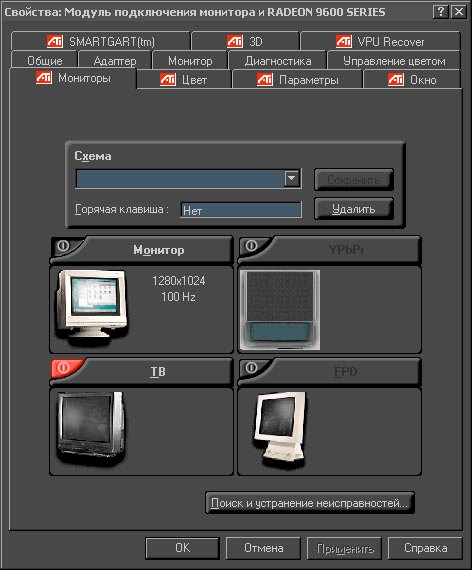

нажать на кнопку "ТВ" рядом с изображением телевизора, перейти на вкладку "Формат" и выбрать либо страну, либо формат изображения.
Также на платах некоторых карт есть джамперы переключения NTSC/PAL. Так же возможно изменить этот параметр перепрошивкой БИОСа видеокарты. Также незабудке убедится, что телевизор настроен на прием нужной цветовой системы.

При использовании кабеля стороннего производителя, черно-белое изображение в 90% случаях получается из-за неправильной распайке кабеля (как спаять будет чуть ниже.)

Q: Мой Radeon с TV-Out не видит подключения к телевизору (кнопка включения ТВ в настройках недоступна).

A: Такое может происходить из-за недостаточного сопротивления на входе тв-аута. Решается либи заменой телевизора (или подключения через видеомагнитофон), либо правый клик на рабочем столе "Свойства/Параметры/Дополнительно/Мониторы/Поиск и устранения неполадок" установить галку "Принудительное определение телевизора" если после нажатия на кнопку "Дополнительно" Вы не увидели вкладки "Мониторы значит нужно доустановить Ati Control Panel

Q:Установил Radeon, подключил телевизор, хотелось посмотреть фильм. На телевизоре виден рабочий стол и все запускаемые программы, а в окне где должно быть видео изображение увы черным черно. Пробовал несколько программ просмоторщиков, результат тотже. Что теперь делать???

A: Все разрешается правильной настройкой драйвера. Изображение при выводе на 2 приемника может формироваться двумя способами: либо изображение "растянута" на 2 экрана, либо изображение на первом мониторе дублирует изображение на втором. Один из дисплеев является Master'ом, а второй [b]Сlone. В режиме дублирования оверлей (overlay - область памяти видеокарты, которая обрабатывается и выводиться аппаратно, используя API DirectX, т.е. с возможностями сглаживания, обратного преобразования, масштабирования, 2D/3D ускорения. это та область куда выводится видеоизображение, в нашем случае) может находится только на Master мониторе.

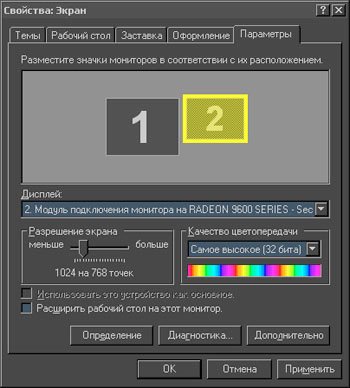

Чтобы сделать из ТВ/второво монитора продолжение главного нужно:
Зайти в "свойства экрана/Дополнительно", выбрать монитор который будет продолжением основного, установить галочку "Расширить рабочий стол на этот монитор"

применить изменения. При такой настройке оверлей корректно выводится на оба монитора.

To be continued...

[Dreamfinder]

Q: Как подключить Radeon к телевизору через композитный вход?

A: В видеокартах семейства Ati Radeon обычно используется 3 вида разьемов S-Video:

• 4pin S-Video только для тв выхода.

• 7pin S-Video только для тв выхода.

• 9pin S-Video для карт с VIVO (Video-IN&Video-OUT, с видеовходом и видео выходом)


Вообще, переходник S-Video -> RCA должен идти в комплекте картой, но если его нет можно спаять самому воспользовавшись следующими схемами:

для 4pin S-Video


для 7pin S-Video


для 9pin S-Video VIVO расспайку выложу в скором времяни.
Учтите, что на чертежах нарисованы разьемы "мама" тоесть те, что находятся в видеокарте а штекер при фронтальном просмотре будет выглядеть в зеркальном отображении
из личного опыта могу сказать, что найти раборный штекер S-Video 7 или 9pin в свободной продажев Москве мне неудалось, так что придется использовать уже готовй провод.

P.S. Часто, неправильная распайка провода является причиной черно-белово изображения на телевизоре.

У видеокарт nVidia ситуация с тв выходом (и разъемами в частности) более путаная, например у некоторых карт dvi голова существует отдельно, а tv-out+d-sub - другая голова.

To be continued...

Q: При запуске компьютера до загрузке Windows изображение выводится только на телевизор (или выводится и туда и туда, но на мониторе изображение сдвинуто/сжато и т.д.)

A: Такое происходит из-за того, что видеокарты ATi Radeon способны инициализорать телевизор до загрузки ОС (читай драйвера), при этом частота обновления экрана на обе головы скидывается до 50Гц. Изображение на мониторе отсутствует (или искажено) из-за нежелания монитора работать с такой частотой. При загрузки ОС, и соответственно драйвера видеокарты, все становится на свои места.
Решить это проблему можно либо вынув до загрузки компьютера провод из S-Video (но это не очень удобно), либо же отредактировать БИОС видеокарты.

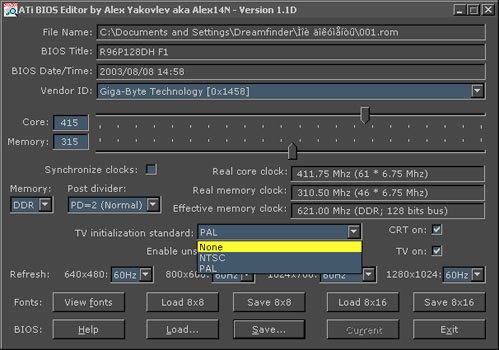

для этого надо изменить параметр TV Initialization standart на NONE

после этого, данная проблема отпадет, но также о выводе полноэкранных ДОС приложений на экран телевизора можно забыть.
Хотя это ИМХО небольшая потеря.
P.S. Подробнейший ФАК по прошивки и редактированию БИОС видеокарт ATi Radeon

[Dreamfinder]

Цитата (FETT) »

Да чё вы хернёй маятесь??? Я не могу понять неужели люди настолько тупы чтоб неправильно подсоединить телик к видюхе? Там разъём никак по другому не воткнуть как ни старайся! И гарантии точно не лишищся. Не майтесь хернёй пацаны. Провод всегда идёт с видюхой...даже на ОЕМ версиях. Так что никакого чёрно-белого изображения не будет ни у кого. Что ещё непонятного?

хе. если ты такой умный, то не читай, ибо тогда это не для тебя написано, а если сомниваешься что многие незнают как подключать комьютер к тв, то воспользуйся поиском хотябы по этому форуму, найдешь темы примерно следующие
Проблема с Radeon 9600
ATI RADEON 9600pro 128Mb и телевизор!
Выход S-video на Radeon 9600 Pro
tv-out 128 Radeon 9800 pro..... черно-белое изображение в PAL и плохое в NTSC
Проблема с s-video выходом...
TV-Out
tv-out на asus 9600xt/td
TV-Out на ATI Radeon 9550
Помогите настроить выход на телевизор
Черно-белый TV-Out на Radeon 9800 SE
и еще десятки тем типа "как подключить видеокарту к телевизору?"

Цитата (FETT) »

И гарантии точно не лишищся.

хэ-хэ-хэ

Цитата (радеон.РУ) »

разница потенциалов между "землей" компьютера и "землей" телевизионной антенны вовсе не ноль вольт (у меня например 110!), так что может имеет место такое явление: на телевизоре будут наблюдаться наводки и антенну, которая как правило эти наводки дает, придется при использовании TV для просмотра видеоматериалов, воспроизводимых на компьютере, либо отключать, либо решать вопрос организации общего заземления.

Цитата (ультракомп.ру) »

Компьютер предназначен для включения в трехпроводную электрическую сеть, в которой должен быть отдельный заземляющий провод. У нас в стране они включаются в двухпроводную электрическую сеть без заземляющего провода.
Вследствие этого, на корпусе компьютера, вилка которого просто вставлена в розетку, присутствует наведенное через схемы фильтрации помех напряжение ~110 вольт. Из-за большого внутреннего сопротивления источника этого напряжения, опасности для жизни и здоровья пользователя это напряжение не представляет, но легко повреждает входы и выходы различных устройств при их взаимном соединении с нарушением правил эксплуатации. Так, устройства, подключенные к коллективной антенне, заземлены через экран антенного кабеля. А если вы отключили только вилку питания самого системного блока, но оставили включенными вилки любого другого присоединенного к системному блоку устройства (например - модема), указанное напряжение на корпусе системного блока все равно останется

несгорит? а потом попробуй докажи им что ты не верблюд, и подключал все правильно. кстати инструкции по подключению на русском языке я ни у одной карты не виде. темболее оем.

Цитата (FETT) »

Провод всегда идёт с видюхой...даже на ОЕМ версиях.

это ваше ИМХО, так как неизвестна честность продавца, и к тому же не все, как вы можете убится на этом форуме, покупают брендовые видюхи. плюс ко всему, не все провода имеют на другом конце RCA, и не все телевизоры имеют S-Video вход.

Цитата (FETT) »

Так что никакого чёрно-белого изображения не будет ни у кого.

http://forum.3dnews.tech/search.php?...by=&sortorder= это только в видеосистеме, а еще есть в мультимедии, в общих проблеммах и еще черти где.

Цитата (FETT) »

Что ещё непонятного?

усе ясно. учится, учится и еще раз учится!!! (с)

[Dreamfinder]

Цитата (FETT) »

я уж думаю все знают что подключение проводов на горячую к компу не рекомендуется

и тем немение буквально каждый первый подключает при включенном оборудование. ктому же уверен большинство незнает принципа работы передачи сигнала и уж темболее большинство забыло о разности потенциалов, вотльтах амперах и т.д. а многи даже может и незнали. еще.

Цитата (FETT) »

и посему какая может быть наводка если врубаешь провод к октлюченой аппаратуре???

если аппаратуру невключать, то наводок небудет. даже изображения небудет
и потом наводки, как можно прочитать выше, это не резульат подключения "на горячую", а результат невынутой антены и других электромагнитных излучений.

Цитата (FETT) »

Если найдётся какой то кретин, который будет подключать провод ко включенному оборудованию за сотни баксов, то ему не в гарантийный сервис идти надо а в больницу...желательно для умолишённых.

ненадо оскарблять юзеров, они невиноваты что они чегото незнают, знать все невозможно. если можешь - научи, если нет - немешай.

и вообще, хватит флеймить, мы тут ФАК пытаемся писать, а не спорить нужно это или нет. Лучше лишний раз предупредить, чем потом объяснять причины поломки взбисившемуся клиенты/юзеру лишившеуся карты за туеву кучу денег. да и ктомуже надоело отвечать на одни и теже вопросы, лучше сразу направить в фак.

[taran]

Вопрос по включению компа при подключенном ТВ. Комп и ТВ соединены кабелем (S-Video), комп выключен, ТВ в дежурном режиме или включен. При включении компа до загрузки Windows вывод идет только на ТВ, на мониторе "Signal out of Range". Хочется видеть процесс загрузки на мониторе.

[Dreamfinder]

taran собственно, читаем внимательней Тем кто подключает ТВ к видеокарте#396040 последний вопрос

[rainin]

А у меня на телевизоре есть d-sub. Я собираюсь подключить его к видеокарте на DVI через переходник DVI - d-sub. Или будет лучше через S-video?

[taran]

Спасибо, Dreamfinder. Но. Получается, дело в железе (в частности, в мониторе), поскольку у моего знакомого тоже Radeon (9200, не перепрошивался), но изображение выводится на монитор при старте, хотя сообщение "Signal out of Range" бегает по экрану на фоне процесса загрузки.

[Indigo]

rainin Лучше Д-Саб...картинка будет чётче.
